Как сделать пандус из бетона?

Как сделать пандус из бетона?

На входе в здание устраивается пандус из бетона — ровный пологий заезд без ступеней и помех для движения, дублирующий лестничный подъем. Функциональное назначение — облегчить подъем и попадание в помещение инвалидам-колясочникам, велосипедистам, лицам, перемещающим грузы, с тележками, детскими колясками, другими колесными средствами.

1. Планирование и расчеты
2. Инструменты и материалы
3. Подготовка
4. Этапы работ

Планирование и расчеты

Приступая к строительству важно правильно провести расчеты угла наклона пандуса. Строительство регламентируется нормами СНиП 35—01—2001, СП 35—101—2001. Согласно документу, наклон не должен превышать угол в 10%, в противном случае, люди с ограниченными возможностями в бесприводной коляске не смогут самостоятельно подняться по пандусу. Для упрощения калькуляций можно руководствоваться принципом строительства бетонной лестницы. Чтобы сделать пандус, выбирается один из видов опор:

• С полной опорой на почву или подсыпку.
• С опорой на несущие поверхности.
• Монолитный. Безопорный.

В зависимости от высоты подъема, планируется одно- или многомаршевая конструкция. Предусматривается место для площадки-платформы перед заездом, по окончании подъема, и промежуточных, если обустраивается многомаршевый пандус. Нормативы предусматривают максимальную длину подъема — 9 м, высоту подъема одного марша — 80 см. Ширина подъемной дорожки — 1 м, если планируется одностороннее движение, при двустороннем — 2 м. Площадка между маршами должна быть удобной для свободного передвижения и разворота инвалидной коляски без привода. По краям подъемной дорожки оборудуются бортики высотой не ниже 5 см, чтобы колеса не соскакивали с поверхности; перила по всей длине на высоте 50 см для детей; для взрослых в два ряда — 70, 90 см. Главное, что должны определить расчеты — форма и длина конструкции.

Согласно действующим нормативам, соотношение высоты к длине пандуса должно составлять 1:12. При высоте конструкции в 1 м длина составит 12 м, что больше максимально разрешенной длины одномаршевого подъема, т. е. пандус должен быть оформлен в виде 2 отрезков длиной 6 м каждый, с площадкой между ними на высоте 0,5 м.

Инструменты и материалы

Бетонный пандус обустраивается методом опалубки и заливки раствора. Работы начинаются с подготовки необходимых материалов: деревянные или фанерные щиты, арматура для монтировки каркаса конструкции, смесь для приготовления бетона, шлакоблок или кирпич, элементы ограждений, полиэтиленовая пленка. Рекомендуется брать бетон марки не ниже М300. Опорные стены выстраиваются из армированной кирпичной кладки, толщиной 125 мм, что составляет половину кирпича, или шлакоблока — 200 мм.

Подготовка

Необходимо провести разметку площадки исходя из сделанных калькуляций и чертежей, для этого устанавливаются брусья с натянутыми шнурами. Далее формируется основание под кирпичные стенки: грунт внутри отмеченных границ выбирается на глубину 30 см, углубление засыпается песком или гравием и утрамбовывается. Сверху укладывается защитная прослойка из полиэтилена во избежание смешения в дальнейшем бетона с засыпкой.

Этапы работ

После того, как подготовлено основание пандуса выкладывается опорная стенка из кирпича. Кладка выдерживается в течение 21 суток. Далее устанавливается опалубка и закрепляется с внешней стороны вбитыми в землю колышками или отрезками арматуры. Внутрь укладывается арматурный каркас. Следующий этап — необходимо залить слоями бетонный раствор. Каждый слой утрамбовывается штыкованием, чтобы избавиться от воздуха в смеси. Бетонирование происходит с попутным формированием ската под заданным углом. После этого устанавливаются опоры для перил. Пандус будет готов к использованию через 3—4 недели после заливки, когда бетон затвердеет и приобретет достаточную прочность. В течение этого времени необходимо периодически поливать поверхность водой и закрывать пленкой предохраняя от попадания прямых солнечных лучей.

Как изготовить пандус из бетона

Для людей с ограниченными возможностями, особенно для инвалидов-колясочников, обычные ступеньки перед входом в подъезд дома (поликлинику или магазин) зачастую являются непреодолимым препятствием. Если же оборудовать часто посещаемые общественные места специальными гладкими наклонными под небольшим углом приспособлениями (пандусами), то у таких людей появится возможность подняться/спуститься без помощи посторонних. Об этом говорится и в государственной программе «Доступная среда», утвержденной правительством РФ.

Если же вы владелец частного дома и среди ваших близких имеется человек, использующий для передвижения инвалидную коляску, то вы можете самостоятельно обустроить пандус, применив обычный бетонный раствор.

Требования нормативных документов

Прежде, чем приступать к самостоятельному изготовлению бетонного пандуса, следует внимательно ознакомиться с нормативными документами (ГОСТ Р 51261-99; СНиП 35-01-2001; СП 30-102-99; СП 59.13330.2012), в которых изложены требования, предъявляемые к этим вспомогательным сооружениям. Дело в том, что они разработаны специалистами с учетом размеров стандартных типовых инвалидных колясок и тех физических усилий, которые необходимо будет приложить человеку с ограниченными возможностями для самостоятельного безопасного подъема/спуска по наклонной поверхности. Ниже приводим основные нормы, которых следует придерживаться при разработке проекта и последующего строительства пандуса:

• Длина наклонной части (L) одного марша не должна превышать 9000 мм. Специалистами установлено, что именно такое расстояние (хотя оно и весьма усредненное) люди с ограниченными возможностями могут преодолеть без промежуточного отдыха.

• Максимальный перепад высот (H) одного пролета не должен превышать 80 см.
• Ширина свободной поверхности пандуса (без учета вспомогательных поручней) – не менее 90 см. Такая величина обусловлена габаритными размерами стандартных инвалидных колясок.
• Угол наклона (α) рассчитывают, исходя из соблюдения пропорции длины пандуса (S), которая является проекцией наклонной части, к высоте (H). То есть, α=H/S=1/20 (или 5%).

На заметку! В случае, когда свободного места для монтажа пандуса недостаточно, угол наклона допустимо увеличить и рассчитывать из пропорции α=H/S=1/12,5 (или 8%).

• По бокам наклонной части должны быть установлены двухрядные поручни. Причем расстояние от поверхности пандуса до их нижнего/верхнего ряда составляет 700/900 мм соответственно.

Естественно, при самостоятельном строительстве пандуса на собственном участке для облегчения передвижения близких вам людей-инвалидов строго придерживаться изложенных выше требований не обязательно. Но помните: все перечисленные выше нормы и правила были разработаны с учетом мнения «маломобильных» групп населения. Поэтому к этому следует прислушаться.

Разновидности бетонных пандусов

В зависимости от высоты пандусы подразделяют на:

• Одномаршевые (при H ≤ 80 см).
• Многомаршевые (если H ˃ 80 см). Размеры площадки для разворота коляски у таких сооружений должны составлять не менее длина/ширина – 150/180 см.

По конструктивным особенностям бетонные пандусы могут быть с опорой:

• Непосредственно на грунт (а точнее на щебеночно-песчаную подушку).
• На специально обустроенные несущие стенки.

Особенности приготовления бетонной смеси для обустройства пандуса

Помните: раствор для изготовления пандуса должен быть более густой консистенции, чем для обустройства стяжки пола или заливки фундамента. В противном случае цементно-песчаная смесь при выравнивании будет просто стекать вниз.

Чтобы не ошибиться с количеством воды при замешивании раствора, лучше произвести пробное тестирование. Для этого следует изготовить маленький макет (вернее опалубку) будущего пандуса (с необходимым углом наклона). Затем приготовить небольшую порцию раствора (записав при этом, в каком соотношении был сделан замес). Если после укладки и выравнивания поверхности смесь сохраняет форму, то вы все сделали правильно. Если же раствор стекает вниз, то процесс следует повторить, постепенно уменьшая процентное содержание воды при приготовлении раствора, до тех пор, пока вы не добьетесь желаемого результата. Определив опытным путем необходимую консистенцию бетонной смеси, можно смело приступать к изготовлению наклонного пандуса.

Расчет длины «помощника» для «маломобильного» человека

Конструкция бетонного пандуса, естественно, напрямую будет зависеть от высоты площадки перед входной дверью относительно поверхности земли. Для примера рассчитаем размеры конкретного наклонного сооружения. Допустим, что перепад высот (H) между площадкой и уровнем земли составляет 40 см. Для расчета оптимального угла наклона (5%) воспользуемся формулой из нормативных документов H/S=1/20. Тогда длина пандуса составит: S=H×20=40×20=800 см=8 м. Если перед крыльцом дома нет достаточного свободного места, то увеличиваем угол наклона пандуса до предельно допустимой величины (8%). Исходя из соотношения: H/S=1/12,5; получаем S=H×12,5=40×12,5=500 см=5 м.

Важно! Дальнейшее уменьшение длины пандуса может привести к тому, что возведенный с таким трудом бетонный «помощник» станет для близкого вам инвалида-колясочника непреодолимым препятствием. Кстати, для того чтобы упростить составление предварительного проекта, можно воспользоваться онлайн-калькулятором, который легко найти в интернете.

Алгоритм изготовления пандуса своими руками

После того, как составлен чертеж бетонного сооружения, можно приступать к его строительству. Алгоритм обустройства во многом схож с изготовлением мелко заглубленного ленточного фундамента и состоит из нескольких этапов.

Производим подготовительные работы

• В соответствии с чертежом с помощью колышков и строительного шнура делаем разметку.
• Производим выемку грунта на глубину около 30 см.
• В обустроенном углублении делаем песчаную подушку толщиной 10÷15 см и тщательно ее утрамбовываем, периодически смачивая водой.

Обустраиваем опалубку

В зависимости от длины пандуса опалубку для будущей бетонной конструкции можно изготовить двумя способами:

• Изготавливаем два одинаковых деревянных щита (из досок, фанеры или ДСП). Причем верхние части заготовок должны быть скошены в соответствие с углом наклона будущего пандуса. В дальнейшем они послужат направляющими при выравнивании наружной поверхности. По внешней стороне разметки вбиваем в землю деревянные бруски. С помощью саморезов крепим к ним изготовленные щиты.

На заметку! Такой способ изготовления опалубки предпочтителен при незначительной длине пандуса. Если же протяженность конструкции велика, то деревянные заготовки будут просто «неподъемными».

• Изначально в соответствии с нанесенной разметкой по всей длине будущего пандуса вбиваем в землю деревянные бруски. К их внутренней стороне с помощью саморезов крепим доски (листы фанеры или ДСП). Наносим на верхнюю часть обустроенной опалубки линию наклона, и отпиливаем излишки с помощью ножовки (или электролобзика).

Осуществляем армирование

После того, как закончено обустройство опалубки, производим ее армирование с помощью металлического каркаса. Сначала по всей поверхности «подушки» укладываем сетку из прутьев, скрепленных между собой вязальной проволоки.

Затем по периметру вбиваем в землю отрезки арматуры таким образом, чтобы они были немного ниже верхних торцов опалубки. К вертикальным штырям крепим следующий горизонтальный армирующий слой. Если планируем обустройство поручней, то в определенных местах осуществляем выпуски вертикальных армирующих элементов над наклонной внешней поверхностью. В последующем к ним привариваем опорные стойки, и уже на них крепим поручни.

Заливаем раствор

Если позволяют подъездные пути, то заказываем готовый раствор необходимой консистенции на ближайшем предприятии по его изготовлению и заливаем всю опалубку сразу. При этом производим уплотнение смеси с помощью погружного вибратора. Наружную поверхность уложенного раствора выравниваем правилом (или виброрейкой) по направлению снизу-вверх.

Если же изготавливаем пандус самостоятельно, то при приготовлении раствора (вручную или с помощью бетономешалки) стараемся минимизировать промежутки между замесами. Это крайне важно для того, чтобы будущая конструкция имела лучшую монолитность.

Важно! Для предотвращения быстрого высыхания уложенного раствора бетонную конструкцию следует укрыть полиэтиленовой пленкой (периодически снимая ее и смачивая поверхность водой).

Для предотвращения растрескивания наружной поверхности бетонного пандуса не забываем обустраивать компенсационные швы. Для этого подойдут деревянные рейки небольшой толщины (10÷15 мм), которые вдавливаем в уложенный раствор на расстоянии 80÷120 см друг от друга.

Демонтаж опалубки производим только после того, как раствор наберет окончательную прочность (как правило, это происходит через 25÷30 дней).

Производим облицовку

Боковые части возведенного бетонного пандуса декорируем в соответствии с личными предпочтениями, общим дизайном жилого строения и доступными материалами. Для этого подходит керамическая плитка, искусственный или натуральный камень. А вот внешнюю наклонную поверхность (то есть, «проезжую» часть) облицовываем только материалами, обладающими противоскользящими свойствами (например, специальными покрытиями на основе резины).

Бетонирование наклонных поверхностей

В индивидуальном строительстве процесс заливки наклонных участков проходит проще и быстрее, чем на больших площадях. Промышленные структуры требуют масштабных работ. Технология бетонирования работает для следующих объектов:

1. Подъездные пути в подземный паркинг;
2. Пандусы для людей с ограниченными возможностями;
3. Пандусы носилок на колесиках;
4. Подъездные пути для грузовых автомобилей;
5. Плиты перекрытия, формирующиеся с уклоном.

Для больших площадей применяются скользящие опалубки, автомиксеры, лоточная подача бетонной смеси, и другие профессиональные приспособления, инструменты и оборудование. В частном строительстве наклонная заливка бетона популярна в таких случаях:

1. Бетонная стяжка в душе или ванной комнате, сауне или бане;
2. Дренажная отмостка по периметру дома для отвода дождевых и талых вод от фундамента;
3. Подъезд к гаражу, подъездная дорога к воротам усадьбы.

Инструменты для таких работ используют самые разнообразные, вплоть до самодельных приспособлений.

Внимание! При проведении монолитных работ обязательно соблюдение техники безопасности.

Состав раствора для заливки площадок под уклоном

Главное требование к бетонной смеси для заливки покатых участков – правильная пропорция компонентов и консистенция раствора. Проверить густоту бетонной смеси просто: выложить лопату приготовленного раствора на поверхность с таким же углом уклона. Масса должна оставаться на месте, не сползать и не растекаться, но и не должна растрескиваться в жидком виде.

Пропорции бетонного раствора для заливки площадей внутри объекта: портландцемент марки M 400 – 1 объемная часть, песок – 4 части. Снаружи площадки бетонируют раствором, приготовленным в таких пропорциях: цемент марки M 400– 1 объемная часть, очищенный речной песок – 3 части.

Заливка наклонных поверхностей в крытых помещениях

Формирование уклона для сточных вод бане, ванной комнате или в душевой должно проходить на подготовленной поверхности. Подготовительные работы — это прокладка канализационной системы, формирование песчаной подушки на черновом полу, обустройство черновой горизонтальной бетонной стяжки. На черновом полу крепятся маяки, для разных точек слива – по-разному. Так, при разметке стока по центру помещения маяки устанавливаются по следующей схеме: первая отметка крепится от центра стока по направлению к любому углу помещения с подъемом к углу 20 мм на метр поверхности. Дольше в оставшихся 3-х углах маяки крепятся на уровне с шаблонной высотной отметкой.

И в индивидуальном, строительстве, и в промышленных масштабах заливать раствор необходимо весь и сразу, по всей площади участка. Поэтому для небольших помещений используют бетономешалку или большое объемное корыто, для промышленных объектов – автомиксеры с насосной подачей смеси, специальные лотки, рукава или шланги.

Заливка пандуса или рампы

Пандус (рампа) — площадка с маленьким углом уклона, которая соединяет два ровных горизонтальных участка, расположенных на разной высоте. Обустраивается рампа для заезда на лестницы подъездов, в гараж, для подъема или спуска по лестничным ступеням. Технологии строительства пандусов с уклонной заливкой бетонным раствором бывают следующие:

Вариант №1: Заливка площадки за один заход большим объемом смеси. Для всей площадки монтируется съемная скользящая опалубка – на предварительно уложенную песчаную подушку, сформированную под уклоном 50 мм на 1 погонный метр, укладывается тонкий слой стандартно приготовленного раствора бетона. Затем на бетоне собирается или укладывается готовая армосетка.

Опалубка собирается из досок, ДСП, ОСП или фанеры, и должна иметь поперечные ячейки размером не менее 500 х 500 мм. На практике самодельная опалубка выглядит как две параллельные доски, закрепленные по краям пандуса, между которыми монтируются ячейки.

После заливки опалубки не слишком густой бетонной смесью (с консистенцией сметаны) поверхность разравнивают прави́лом. Направляющие в такой конструкции выполняют роль маяков, как и перемычки ячеек, поэтому все элементы опалубки должны быть расположены друг относительно друга на одной высоте. После начального затвердевания раствора перемычки необходимо снять, а образовавшиеся щели залить такой же смесью.

Вариант №2: Применяется, если невозможно замесить бетон в больших количествах, или нельзя собрать опалубку с ячейками. Для заливки гаражного обычно собирают разборную (съемную) опалубку. Выгладит конструкция прямоугольный деревянный каркас, по длине одинаковый с шириной пандуса. Ширина опалубки ≈ 500 мм.

После сборки съемной опалубки она заливается бетонной полужидкой смесью, равномерно распределяют бетон по площади прави́лом. Когда раствор схватится, опалубку разбирают и передвигают по пандусу дальше. Эту операцию повторяют до завершения всех работ. Способ позволяет залить уклонный участок любой длины и ширины, не используя профессиональное оборудование и специнструменты.

Быстрое и качественное бетонирование с уклоном возможно только при соблюдении пропорций компонентов в процессе приготовления бетонной смеси, правильном монтаже и разборке опалубки, и выдерживании временны́х интервалов, необходимых для затвердевания бетона.

Монтаж бетонных пандусов для инвалидов. Теперь антискользящие

Рядом с людьми, не имеющими серьезных проблем со здоровьем, проживает немало инвалидов, в том числе тех, кто имеет сложности с передвижением. Для них обыденное для нас посещение магазина превращается в очередное испытание, особенно если при строительстве их интересы не были учтены. К счастью, российские власти обратили внимание на колясочников, разработав программу «Доступная среда», в рамках реализации которой производится монтаж бетонных пандусов для инвалидов, другие приспособления, способные сделать жизнь людей, имеющих ограниченные физические возможности, более комфортной.

Где устанавливают пандусы и с какой целью

Еще некоторое время инвалидный пандус, облегчающий также передвижение родителей с колясками, можно было увидеть преимущественно на входе в медицинские и некоторые учреждения. Инвалиды испытывали немалые сложности, и часто без посторонней помощи не могли попасть даже в подъезд своего дома. Изделий, облегчающих им жизнь, не было возле магазинов и других заведений, но сейчас ситуация изменилась, а колясочники вздохнули с облегчением. Пандусы, компенсирующие перепад высот между землей и крыльцом здания, появляются повсеместно, с ним проблем у маломобильных граждан и мам с колясками стало намного меньше.

Требования к пандусам

По сути, пандус – это дублер лестничного марша, а предназначен он для передвижения легких колесных средств. Конструкция располагается под уклоном, поэтому большое внимание должно уделяться вопросу безопасности. Понимая всю серьезность вопроса, проектировщики и монтажники делают все, чтобы передвижение людей было безопасным и не доставляло особых хлопот. Поэтому этот элемент крыльца устанавливается согласно требованиям ГОСТ и других нормативных актов, а учитывать приходится:

• угол наклона, а конструкция пандуса, если позволяет площадь, должна быть максимально пологой и не превышать 10 градусов, хотя в некоторых случаях этот показатель выше;
• ровность поверхности, а она не должна иметь щелей и других препятствий, усложняющих движение, и лучше, чтобы это был монолитный пандус из бетона;
• атмосферные осадки и постоянные перепады температур – чтобы этого избежать бетонная поверхность должна иметь дополнительную защиту.
• наличие противоскользящих свойств, ведь подняться по пандусу после дождя или по скользкой поверхности зимой сложно, а часто и невозможно.

Несмотря на общие требования к пандусам, согласно нормам СНиП 35–01–2001, каждая конструкция имеет свои отличительные особенности. Как и в случае с бетонными лестницами, пандусы могут полностью опираться на грунт, иметь опору в виде несущей стены, но лучшим решением вопроса является устройство монолитного пандуса из бетона.

Варианты конструкции и расчет пандуса

Еще на этапе проектирования крыльца входной группы здания необходимо побеспокоиться об устройстве пандуса, а их конструкционные особенности расписаны в СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения». Его конструкция зависит, прежде всего, от расстояния до поверхности крыльца. Если угол подъема получается слишком большой, необходимо побеспокоиться об устройстве промежуточных площадок. Соответственно, длина площадки суммируется к размерам конструкции в целом.

В зависимости от высоты крыльца могут быть установлены одно- двухмаршевые и конструкции с большим количеством промежуточных элементов. При этом важно, чтобы высота подъема одного марша, согласно требованиям СНиП, не превышала 8 метров, при этом длина подъемной части не должны быть более 9 метров в длину. Ровные площадки должны быть оборудованы перед заездом на пандус и после подъема (не считая промежуточных площадок).

Важно, чтобы после окончания подъема колясочникам не мешали другие препятствия в виде дверей, перегородок и других конструкций. Ширина пандуса не должна быть менее 180 см с обязательным устройством ограждения посредине. Предусмотрены также конструкции с отдельными заездом и спуском. Пандусы могут иметь ровную и криволинейную конструкцию.

Требования к безопасности

Ограждения – важный аспект устройства бетонных пандусов и одно из требований норм безопасности. Наличие перил является обязательным условием, а если высота конструкции превышает 150 см, предполагается возведение двухуровневых перил. Нижний ряд необходимо располагать на высоте 60 см, а верхний на высоте 80 см, при этом они с обеих сторон должны выступать примерно на 30 см и загибаться при этом, а в случае с двухуровневыми перилами их часто соединяют в единую конструкцию.

Длина площадок также должна быть комфортной, а на ней без проблем должна поместиться коляска. Согласно нормативным требованиям, глубина конструкций должна составлять 150 см, что соответствует ширине двух пандусов. Во избежание соскальзывания коляски, по краям площадки монтируют кромку высотой 5 сантиметров.

Особенности монтажа инвалидных пандусов

Последовательность монтажа инвалидных пандусов напоминает установку бетонного основания лестницы. На первом этапе производятся тщательные замеры, а в первую очередь необходимо выдержать ширину изделия. Если пандус примыкает к стене, выкладывается только одна опорная стенка из кирпича, если он находится на удалении от здания, понадобится кладка двух опорных стенок.

После укладки кирпича стоит выдержать 21 день, после чего можно переходить к устройству монолитной конструкции железобетонного пандуса. После укладки гидроизоляционного слоя приступаем засыпке песком и трамбовке. Слой засыпки накрываем полиэтиленом (в идеале геотекстилем) и приступаем к армированию, при этом расстояние от поверхности до нижней горизонтальной арматуры не должно быть менее 50 см. Не надо забывать также о заходе в конструкции стены. Делаем опалубку, устанавливаем отбортовку и щиты, поджимаемые снаружи. Осталось залить и выровнять бетон, а делать это надо по направлению снизу вверх. Демонтировать опалубку можно уже на следующий день, а перед устройством ограждений и облицовкой придется подождать 4 недели — до полного высыхания конструкции.

Особенности облицовки бетонных пандусов

Специалисты не перестают повторять, что главными условиями комфортного движения по пандусу является угол наклона, не превышающий 10 градусов, и нескользящая облицовка. От покрытия наклонной конструкции безопасность зависит не меньше, чем от правильно смонтированной опорной конструкции. Затруднительным будет передвижение по глянцевым керамическим плиткам и другим скользким поверхностям и особенно зимой.

Сделать конструкцию не сколькой можно, используя различные накладки из резины и алюминия, противоскользящие скотчи и прочие изделия. Они защищают конструкции, но на незначительное время, после чего приходится изобретать снова. Лучшим же решением на сегодняшний день является технология облицовки бетонных лестниц C3, о которой следует рассказать подробней.

Почему выбирают C3-лестницы

Если говорить о преимуществах изделий, изготовленных по технологии C3, то в первую очередь, раз мы говорим об инвалидах и мамах с детьми, стоит остановиться на антискользящих свойствах облицовочных плит. Они имеют рельефный рисунок («волна», «габбро» и другие), препятствующий скольжению при любой погоде и это не просто слова. В том, что C3-лестницы не скользят, убедились уже сотни клиентов, а на представленных фото видно, что площадки за счет присутствия рисунка выглядят неповторимо.

Остановиться также хотелось бы на высоких прочностных характеристиках, а марочная прочность изделий, изготовленных по этой инновационной технологии, М1200 сравнима разве что с гранитом. Покрытие пандуса. К тому же, не будет пропускать воду (за счет обработки швов эпоксидной затиркой и покрытия водоотталкивающим гидрофобизатором). Изделия имеют хорошую морозостойкость и способны выдержать 500 циклов замораживания/размораживания и более.

Возвращаясь к вопросу безопасности, стоит отметить, что показатель противоскольжения C3 пандусов R13, а это означает, что инвалиды могут без проблем подниматься под углом 35 градусов, причем даже после дождя и во время мороза. И это далеко не все преимущества технологии, о которой более подробно написано здесь: https://www.c3.ru/about/. О преимуществах технологии C3 в коротком видео:

Устройство пандуса из бетона

Всем известно, что проблема перемещения инвалидов на колясках одна из самых остро стоящих. Буквально несколько лет тому назад просто заехать в подъезд дома колясочник не мог. Что говорить об инвалидах, молодые мамы с детскими колясками с большим трудом попадали внутрь многоэтажного дома, преодолевая несколько ступенек. А проблема-то решается совсем просто. Надо рядом с лестницей соорудить пандус.

Что собой представляет данная конструкция? По сути, это все та же лестница, только без ступенек. Это ровная дорожка, уложенная под небольшим углом. Кстати, оптимальный угол наклона – 8-10°. Задается он по ГОСТ, выдерживается строго, потому что увеличение или снижение создает затруднительные условия при движении по пандусу колясочника. ГОСТ определяет именно перемещение инвалидов, потому что детские коляски двигать легче, для них угол наклона пандуса можно делать и круче.

В настоящее время есть несколько разработок в плане материала, из которого можно сделать пандус.

• Металл.
• Древесина.
• Бетон.

По конструктивным особенностям пандусы делятся на стационарные, раздвижные и откидные. Как показывает практика, стационарный вариант сегодня используется чаще всего, потому что прост в сооружении и не требует особого обслуживания. Правда, необходимо отметить, что стационарные пандусы обычно возводятся на улице перед входной дверью. А вот откидные устанавливаются внутри подъездов на лестничных клетках. Нас же в этой статье будет интересовать стационарный вариант, изготовленный из бетона.

Требования к конструкции по ГОСТ

Начнем именно с того, какие требования предъявляет ГОСТ к конструкции пандуса из бетона. Об угле наклона уже говорилось выше.

• Минимальная ширина сооружения – 90 см. Это в том случае, если расчет ведется для одной инвалидной коляски. Если планируется, так сказать, двустороннее движение, то ширина по ГОСТ установлена в 180 см. При этом строители должны учитывать тот факт, что придерживать себя инвалид в этой ситуации может только с одной стороны, поэтому рекомендуется установить посередине пандуса дополнительные перила. Если такой возможности нет, тогда придется снизить угол наклона пандуса до 6-8°. Оптимальный же вариант – устройство разбить на две части и соорудить их по обе стороны входной лестницы.
• Еще несколько показателей по ГОСТ. Не всегда перила устанавливаются на пандусе. Но если его длина превышает 1,5 м и угол наклона плоскости максимальный, то ограждения устанавливаются обязательно. При этом используется двухуровневая конструкция перил, где первый нижний ряд поручня расположен на высоте 60 см, а второй на высоте 80 см. Если учитывается, что по пандусу будут перемещаться дети-инвалиды в колясках, то первый поручень устанавливается на высоте 50 см.

• По ГОСТ перед пандусом и наверху должны быть сооружены две одинаковые площадки. Их размеры должны соответствовать размерам инвалидного кресла. То есть, коляска должна вмещаться на площадку без проблем.
• Нередко на пандусы устанавливается направляющее рельсовое устройство. Оно обеспечивает простоту перемещения. Так вот ширина рельса должна соответствовать стандартной ширине колес или быть чуть больше.
• Если устройство пандуса – это многопролетная конструкция, то необходимо между пролетами обустраивать ровные горизонтальные площадки. На них коляска должна свободно развернуться, поэтому длина площадки составляет две ширины пролета, а глубина стандартная по ГОСТ – 1,5 м.
• Устройство пандуса должно быть снабжено бортиком, который предотвратит соскальзывание коляски. Его высота – 5 см.
• Поручни перил должны выступать за пределы конструкции приблизительно на 30 см. И это с каждого края. Поручни изготавливаются из труб диаметром 30-50 мм.

Итак, с требованиями к пандусу для инвалидов мы ознакомились, теперь переходим к его конструкции.

Конструктивные особенности бетонного пандуса для инвалидов

В принципе, данное устройство в своей конструкции имеет три составляющие. Это пролет под углом и две площадки в начале пролета и наверху. Поэтому строительство пандуса из бетона ограничивается сборкой опалубки и заливкой бетонного раствора. Конечно, не забываем и об армирующем каркасе. То есть, все точно так же, как и в случае сооружения лестницы, только вместо ступенек должна быть ровная уложенная под углом дорожка.

Так как бетонное пандусное устройство – это долговечное сооружение, то подходить к его строительству надо основательно. Чертеж делать надо обязательно, где должны быть указаны не только форма конструкции, но и точные его размеры. Сразу же оговоримся, что построить бетонный пандус своими руками – процесс не самый простой.

Последовательность сооружения бетонного пандуса

Итак, если чертеж готов, на него нанесены размеры, можно переходить к самим строительным работам. А начинается все с земляных работ.

• Смотрим на чертеж и переносим размеры пандуса на землю в месте точной его установки, привязанной к лестнице на улице. Переносится ширина пролета и его длина в плоскости.
• Делаются отметки, то есть, обозначаются границы конструкции.

• Производится выемка грунта по всей нанесенной площади на глубину до 30 см.
• Делается подсыпка слоем в 10-15 см из крупнозернистого песка. Можно использовать для этих целей и гравий. Подушка утрамбовывается.
• А вот теперь два варианта: можно установить опалубку на всю конструкцию и в нее залить бетон, а можно сначала установить опалубку для бордюров с двух сторон, залить бетонный раствор, дождаться высыхания, снять опалубку, и уже между ними залить бетонный раствор, который будет формировать пролет пандуса для инвалидов. Бордюры в этом случае будут играть роль ребер жесткости, то есть устройство будет более надежным. Правда, сам процесс займет много времени.

Хотя первый вариант проще в исполнении. Для этого, смотрим на чертеж, нужно изготовить опалубку. Для этого подойдут доски, даже б/у, или толстая фанера (12 мм). С фанерой процесс изготовления опалубки намного проще и надежнее. Все дело в том, что устройство пандуса имеет наклонную форму. Сделать наклонную опалубку своими руками из досок сложнее, чем из фанеры. Просто на фанерный лист наносится боковая сторона пандуса, а это длина в плоскости и высота до верхней площадки лестницы, после чего обычной пилой боковина и вырезается. Таких боковин должно быть две.

Устанавливают их на подготовленную подушку и закрепляют с внешней стороны опорами. Это могут быть вбитые в землю деревянные рейки или куски металлической арматуры, трубы, угольников. Чем длиннее пандус, тем больше опор, чтобы боковины смогли выдержать давление бетонного раствора.

Далее устанавливается армирующий каркас. Сделать его своими руками непросто. Если он изготавливается из металлической арматуры, то понадобится электросварка. Можно уложить подрезанную арматуру в виде ячеистой конструкции и ее элементы связать между собой специальной вязальной проволокой (она не ломается при частых изгибах).

Далее, все происходит по нижеследующему алгоритму.

• На подготовленную песчаную подушку укладывается первая решетка армирующего каркаса. По ее периметру в песок забиваются арматуры по высоте, соответствующей высоте пандуса на каждом участке. Так как это устройство с наклоном, то и высота арматур будет разной.
• Делается заливка бетонного раствора, слой которого должен полностью закрыть армирующую решетку.

Залитый бетонный раствор утрамбовывается с помощью виброплиты или проштыковывается лопатами. Здесь важно удалить воздух, который остается внутри смеси при ее изготовлении. Именно воздух снижает технические характеристики бетонного изделия.

Когда вся конструкция будет готова, необходимо оставить ее на 28 дней, чтобы бетон хорошо просох и набрал свою марочную прочность. Обратите внимание на тот факт, что внутри конструкции бетон еще будет сырым, а снаружи просохнет. То есть, может произойти отслоение двух залитых уровней. Поэтому рекомендуется в течение нескольких дней верхнюю и боковые плоскости пандуса поливать водой.

После чего можно переходить к отделке. Вообще, проезжую часть стараются ничем не оформлять. Лучше сделать цементацию дорожки и площадок, так устройство прослужит дольше. И еще один совет – если длина пандуса достаточно большая, то необходимо через каждый метр устраивать на бетонной поверхности компенсационные швы, которые создадут разряжение внутри бетонного слоя. Обычно для этого используют гладкую арматуру или деревянны

Как сделать пандус своими руками

В наше время есть много людей, которые ограничены в своих возможностях. Большая их часть передвигается на инвалидных колясках. К сожалению, государство не уделяет этим людям такого внимания, которое могло бы значительно облегчить им жизнь. Поэтому родственники и соседи стараются самостоятельно оказать им помощь. Дальше пойдет речь о том, как сделать пандус своими руками для людей, которые пользуются коляской.

1. Пандус из металла
2. Этапы работ
3. Деревянный пандус
4. Пандус из бетона

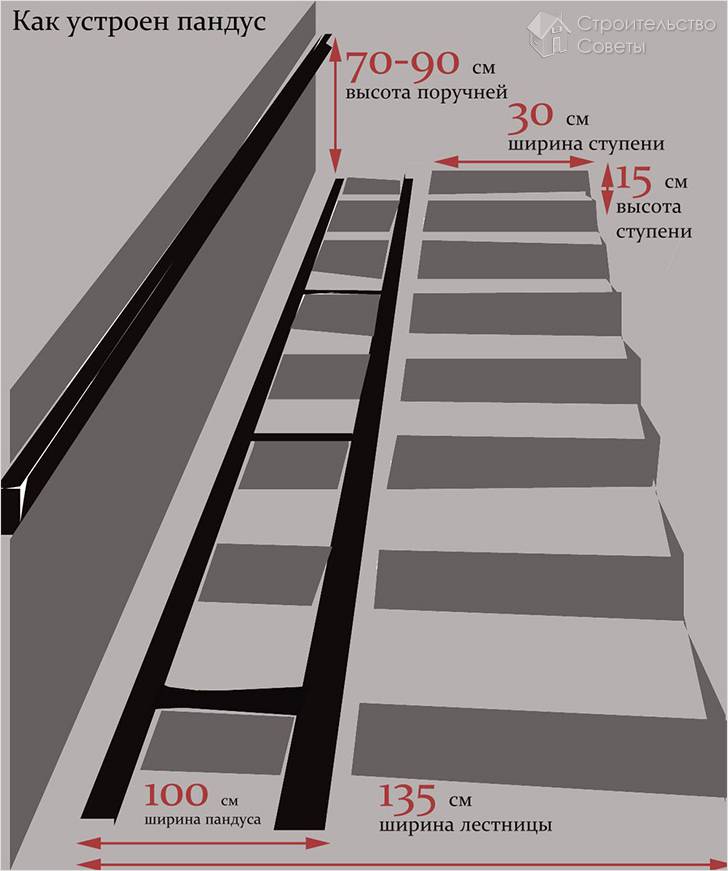

Пандус из металла

Одним из вариантов удобств для инвалидов на колясках и молодых мам с детьми является откидной металлический пандус, который устанавливается в многоэтажных домах. Даже в доме с двумя этажами это приспособление будет нужным и уместным. Пандус из металла с откидной рампой можно установить не только в подъезде. Он необходим для передвижения с крыльца и на него, и не только.

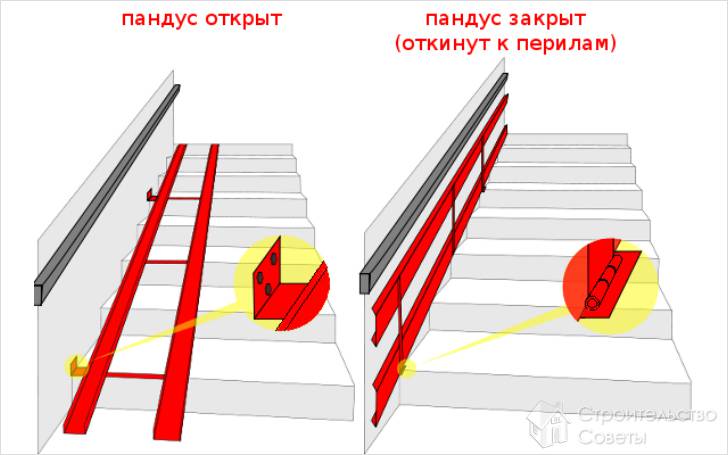

Для того чтобы соорудить откидной металлический пандус, потребуются:

• Два швеллера, длины которых должны совпадать с размером марша лестницы. Толщина металлического проката должна отвечать двум правилам. С одной стороны, швеллера должны легко выдерживать нагрузку от человека на коляске, с другой – они не должны быть слишком тяжелыми, так как конструкцию придется часто опускать и поднимать.
• Распорки, которые будут соединять между собой 2 швеллера и в данном случае являются аппарелями. Толщина этих деталей должна быть до 5 мм, ширина – до 40 мм. В качестве распорок можно применить металлические уголки или полосы толстолистовой стали.
• Дверные петли достаточной прочности, пластины для удлинения, крепежные элементы. Всех деталей должно быть по 3 штуки каждой.

Этапы работ

Работы по устройству пандуса проводятся в определенном порядке.

• В швеллере сверлятся отверстия, которые должны совпадать с аналогичными, имеющимися в петлях. С помощью болтов дверные петли крепятся к ближнему швеллеру. Благодаря снятым фаскам в отверстиях петель шляпки болтов не должны торчать из монтируемой конструкции. Удлиняющие пластины по размерам в ширину должны совпадать с петлями, так как их будет нужно также соединить болтами. Удлиняющие пластины должны иметь вырезы под стойки перил и достаточную длину для того, чтобы их можно было завести за вертикальные элементы и закрепить крепежными деталями. Выемки в удлиняющих пластинах должны быть немного большими, чем размеры в сечении стоек перил.
• Перед тем как установить швеллера и соединить их с помощью распорок, нужно определиться с расстоянием между аппарелями. Оно должно совпадать с размерами, которые существуют между колесами инвалидной или детской коляски. Еще одна важная деталь – при раскладном пандусе между распорками и ступеньками не должно быть зазора, иначе человек, идущий сзади коляски, может споткнуться и получить травму.

• Пандус для коляски почти готов. Остается придумать устройство, с помощью которого откидной пандус будет фиксироваться к верхней части перил лестницы. Для этого к дальнему швеллеру нужно приделать петлю. Через петлю просовывается цепь, которая закрывается при подъеме пандуса на замок. Если же конструкция пандуса крепится к стене, тогда на ее поверхности можно приделать шпингалет, который будет надежно удерживать всю систему.

Деревянный пандус

Конструкция откидного деревянного пандуса мало чем отличается от конструкции пан6дуса металлического. Вся разница заключается в том, что делать его немного сложнее, так как рабочим материалом выступают деревянные и металлические элементы.

• Вместо двух швеллеров берутся 2 доски определенной толщины и ширины. В длину аппарели должны перекрывать весь лестничный марш. Расстояние между досками должно быть таким, чтобы удобно было проезжать инвалидной или детской коляской. В подъезде дома деревянная конструкция подойдет наилучшим образом. При этом лестница может ограничиваться либо перилами с обеих сторон, либо только с одной – второй опорной стороной может быть стена.
• Как и в предыдущем варианте 2 широкие доски скрепляются между собой распорками, которые представляют собой деревянные бруски подходящего размера. Крепится конструкция деревянного откидного пандуса к перилам лестницы с помощью все тех же петель. Диктуют размеры конструкции площадь и форма лестничного марша, а также колясочные габариты. Распорки должны примыкать к ступенькам, иначе человек, везущей коляску, может поломать себе ноги. Кроме того, чтобы безопасно чувствовал себя сопровождающий человек, расстояние между досками должно быть достаточным для удобного перемещения.
• Тогда, когда пандусом не пользуются, деревянная конструкция фиксируется к перилам с помощью замка. Если с деревянным материалом дольше поработать, то откидной пандус можно сделать с обратной стороны в виде ограждающей конструкции, которая будет выполнять функцию перил. Чтобы пандус сделать красивым, деревянный материал можно покрыть лаком – будет практично и привлекательно. При этом нужно помнить, что обрабатывать пандус скользким покрытием можно только с одной стороны. Рабочая поверхность досок должна иметь хорошее сцепление с резиной колес.

Пандус из бетона

Не удивительно, что бетонный пандус представляет собой довольно долговечную и надежную конструкцию. Сначала нужно сделать проект, а затем переходить к ручным работам. Установить пандус из бетона своими силами не очень просто. Для этого нужно выполнять работы в определенной последовательности.

• Сначала идут земляные работы. Так как бетонное основание пандуса в нижней части будет достаточно тонким, существует вероятность того, что в этом месте поверхность может дать трещины. Поэтому в определенном месте нужно выбрать грунт под углубление. За счет его слой бетона в нижней части станет толще. Но если придерживаться технологии полностью, то выемку в земле нужно делать под все бетонное основание.
• Первым делом после земляных работ нужно соорудить бордюры. Для их создания делается опалубка, на дне которой устраивается подушка из слоев песка и гравия, после чего заливается бетон с предварительным армированием. В конечном итоге вырастают 2 бордюра с несущими характеристиками. Они создают края конструкции бетонного пандуса.

Бордюры по своей сути играют роль ребер жесткости и удерживают бетонную конструкцию в определенных пределах. Эти элементы не являются обязательными, но с практичной точки зрения они желательны.

• Затем в вырытое углубление между бордюрами насыпается слой песка и трамбуется. После него наступает очередь гравия, с которым проделывается такая же операция. Толщина этих слоев зависит от высоты постройки в конкретном месте. Чем выше будет пандус, тем больше нужно сыпать песка и гравия. При засыпке подушки не нужно забывать, что в дело еще должна идти арматура. Для нее, как правило, оставляется около 10 см пространства.
• В завершение создается каркас из арматуры и заливается бетон. Марка бетона также имеет значение. Для прочности и надежности конструкции применяется бетон, марка которого М300 и выше. После того как пандус станет готовым нужно обождать некоторое время перед тем, как ним пользоваться – бетон должен стать полностью твердым.

Нужно учитывать, что разные слои бетона должны твердеть равномерно. Так как верхний слой всегда сохнет и затвердевает быстрее, то его нужно время от времени поливать водой. Чтобы пандус вышел с более качественной поверхностью, ее нужно дополнительно накрывать полиэтиленовой пленкой. В случае появления трещин, их можно заделать стяжкой из цементного раствора.

При устройстве такого сооружения нужно знать, что рекомендуемый наклон пандуса – 1:10.
