Нарезка швов в бетоне технология

Компенсационные швы в бетонных полах. Для чего они и какие бывают

Полы из бетона не напрасно укладывают в любых типах зданий, от жилых до производственных. Прочные и долговечные, они являются прекрасной основой под любое напольное покрытие, верой и правдой служат долгие годы. Однако без подводных камней не обходится даже у самых идеальных материалов. Вот и бетонные полы имеют свойства растрескиваться, если технология их заливки соблюдена не полностью. Такие неприятные явления, если оставить их без внимания, в итоге могут привести к разрушению всей конструкции здания.

Трещины в бетоне – как не допустить?

Трещины в стяжке – настоящая трагедия для строителей. Такой пол уже не является монолитным, его невозможно отремонтировать, легче залить новый, ведь трещины обычно прорезают его на всю глубину. Причина их появления – напряжения, возникающие в твердеющем бетоне. К их возникновению приводит:

  • неравномерное высыхание стяжки;
  • изменение температурного режима;
  • усадка отвердевающего монолита.

Именно поэтому после заливки бетонного пола в нем нарезают компенсационные швы. Это целенаправленно созданные руками человека разрезы, искусственно снимающие напряжения в монолите путем разделения его на отдельные элементы. Важно сделать эту работу вовремя, если пропустить нужный момент, образования первых трещин не избежать и потребуется сложный ремонт бетонного покрытия.

Классификация компенсационных швов

Конструкции сооружений подвержены влияниям внешних условий. На материал, из которого они построены, разрушительно влияют перепады температуры и влажности, во вновь построенном здании идет невидимая глазу, но постоянная усадка отдельных элементов. Поэтому на этапе строительства предусматриваются швы, которые компенсируют воздействия, ведущие к образованию деформаций:

  • температурные – позволяют материалу расширяться свободно, без создания в нем напряжения и без образования трещин;
  • изоляционные – исключают возможность передачи напряжения от несущих стен или колонн стяжке;
  • усадочные – снимают напряжение, возникающее в бетонных конструкциях при их неравномерном застывании, уменьшении в размерах.

Технология устройства швов определена строительными нормами. Однако не только строители, но и рядовые домашние умельцы должны иметь представления об основных правилах их нарезки. Даже если вы не собираетесь устраивать бетонную стяжку своими руками, нелишним будет проконтролировать правильность выполнения работ нанятыми строителями.

Правила устройства швов разных видов

Обычно температурные швы устраиваются в наружных конструкциях здания, особенно подверженных влиянию климатических условий. В стяжке пола они нужны, если по условиям эксплуатации он будет подвергаться постоянным изменениям температуры. Основные требования – ширина не менее 6 мм, совпадение оси с осями колонн, швами подстилающего слоя и перекрывающих плит.

Изоляционные швы обязательны вдоль всех несущих стен, вокруг фундаментов под тяжелое оборудование, колонн. Средняя ширина – 10 мм, устройство тех, что отделяют стены от наливных полов, производится перед заливкой путем укладки изоляционного материала, остальные – обычно нарезаются.

Глубина усадочных швов определяется толщиной монолитного слоя. Они должны разрезать бетонную плиту не менее, чем на 1 треть. Шаг между ними равен толщине стяжки, умноженной на 24. Обычная практика – нарезка монолита на квадраты со стороной от 3 до 6 м.

Способы выполнения компенсационных швов

Нарезка монолитного бетона

Когда местоположение разрезов точно рассчитано, осталось определиться со способом получения швов. В строительной практике применяют 2 основных метода:

  1. Закладка досок, реек, пластика, обработанных антиадгезионным составом, в местах запланированных разрезов. После заливки и застывания бетона они легко удаляются.
  2. Нарезка монолитного бетона машиной с абразивным или алмазным кругом. Выполняется спустя 2 суток после обработки поверхности упрочняющей пропиткой.

Если после заливки бетона на его основании устраивают бесшовное полимерное покрытие, температурные и изоляционные разрезы делают и в полимерных наливных полах, так как колебания температуры воздуха и небольшие подвижки здания происходят постоянно. Усадочные компенсационные швы после полного высыхания монолита и остановки усадочных процессов заделывают полимерными шпатлевками, на эту основу наносят покрытие из полиуретана или эпоксидной смолы.

Материалы, применяемые для герметизации швов

Разрезы выполнены, нагрузки в полах распределены равномерно, возникает другая проблема: открытые отверстия следует немедленно изолировать, иначе в них немедленно начинается накапливание влаги и пыли, размножение патогенных микроорганизмов. Все это в конечном итоге проводит к расслаиванию монолита и его разрушению. Для решения проблемы используют различные материалы:

  • уплотнительные жгуты, имеющие прекрасную эластичность, материал их исполнения – вспененный полиэстер;
  • профилированные ленты, иначе называемые гидрошпонки, их изготавливают из полимеров, в стяжку укладывают непосредственно при заливке бетона;
  • профили, выполненные из морозостойкой резины и металлических направляющих – алюминиевых или стальных, бывают накладными и скрытыми;
  • мастики акриловые, латексные, полимерные – самый популярный способ герметизации деформационных швов, при котором достигается полное обеспыливание и защита от проникновения влаги.

Технология герметизации мастиками

Сразу после нарезки из швов полностью удаляют пыль промышленным пылесосом. Разрезы грунтуют, и только спустя 8 часов после грунтовки, когда поверхность внутри разрезов полностью просохнет, становится возможным внести туда мастику. Для качественной герметизации влажность бетона очень важна. Герметизирующий состав не будет выполнять своих функций, если при его укладке она была выше 4%.

Мастику тщательно смешивают с отвердителем в точных пропорциях, указанных в инструкции. Деформационные швы заполняют полученным составом при помощи рамочного пистолета. Полосу герметика разравнивают узким шпателем, смоченным в мыльном растворе, вровень с напольным покрытием. Мастики, которые используются для герметизации, после окончательного застывания отличаются особой прочностью и эластичностью, они не дают усадки и легко окрашиваются в нужный оттенок.

Деформационные швы бетонных полов

Деформационный шов — неотъемлемая часть и наиболее ответственное мероприятие в устройстве бетонных полов.

Существуют три основных вида деформационных швов:

  1. Изоляционные швы;
  2. Усадочные швы;
  3. Конструкционные швы.

Типы деформационных швов

Изоляционные швы устраиваются вдоль стен, вокруг колонн и вокруг фундаментов под оборудование с целью исключить передачу деформаций от конструкций здания на стяжку пола.
Изоляционный шов устраивается путём прокладки изоляционного материала вдоль конструкций здания непосредственно перед заливкой бетонной смеси.

Усадочные швы необходимы для того, чтобы предотвратить хаотичное растрескивание стяжки в процессе твердения. Они позволяют создать в бетоне прямые плоскости слабины. В результате стяжка дает трещину в заданном направлении.

Усадочные швы должны быть нарезаны по осям колонн, и стыковаться с углами швов, идущими по периметру колонн.

Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Необходимо избегать вытянутых или L-образных карт. Длина карты не должна превышать ширину более чем в 1,5 раза. Усадочные швы должны быть прямыми и по возможности без ответвлений.

В проходах и проездах усадочные швы должны быть расположены на расстоянии равном ширине стяжки. Дорожки шире 300-360см должны иметь продольный шов в центре. При бетонировании на открытых площадках расстояния между швами не должны превышать 3м во всех направлениях. Общее правило — чем меньше карта, тем меньше вероятность хаотичного растрескивания.

Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона.

Обычно швы нарезаются картами 6х6 м в той же последовательности, в какой укладывался бетон. Швы должны нарезаться на глубину 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке даёт трещину именно в этой зоне, т.е. растрескивается направленно, а не хаотично. При этом края образовавшейся трещины имеют определённую шероховатость, что исключает вертикальные смещения их до тех пор, пока трещина не станет слишком широкой.

Конструкционные швы устраиваются там, где была закончена дневная работа по укладке бетона.

Форма края стяжки для конструкционного шва обычно делается по принципу шип в паз, можно использовать шпалы (рейки), положенные поперек шва. Рейки должны устанавливаться в середине глубины стяжки под правильными углами ко шву. Один конец рейки должен быть смазан битумом, чтобы свободно перемещаться в стяжке.

Конструкционные швы работают как усадочные — они позволяют небольшие горизонтальные подвижки, но не вертикальные. Желательно, чтобы конструкционный шов совпадал с усадочным.

Устройство деформационного шва следует выполнять в строгом соответствии с разработанным проектом. Если возникают какие-либо изменения (например, размер шва или замена материала) конструкцию деформационного шва необходимо согласовать с представителями проектной организации.

Герметизация швов

При наличии в помещении влажных процессов особое значение приобретает герметичность швов, поскольку отсутствие герметичности приводит к отслаиванию органических покрытий от плиты пола. Особенно активно этот процесс идет при повышенном фоне температур в помещениях.

При производстве работ количество и расположение швов устанавливают, исходя не только из коэффициента температурного расширения материалов, но и учитывая усадку бетона и возможные деформации, которые чаще всего возникают на участках сопряжения пола с фундаментами под оборудование, стенами и колоннами.

Герметизация швов позволяет защитить шов от проникновения воды и агрессивных сред, а также от засорения.
Тип герметика зависит от нагрузок и условий эксплуатации. Например, на многих промышленных и пищевых предприятиях полы должны легко мыться и выдерживать высокую транспортную нагрузку.

Читать еще:  Как выровнять бетонный пол своими руками?

Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва.

Проблема трещин

Образование в бетоне трещин можно уменьшить, снизив объем воды, используемой для замешивания. Но бетон даже с низким содержанием воды дает усадку, а, кроме того бетон изготовленный с одними наполнителями может дать усадку большую, чем бетон с другими наполнителями.

Ввиду того, что устранить усадку бетона, изготовленного из традиционных цементов, невозможно, то наилучшее решение — дать трещине возможность появится в том месте, где ее появление желательно и, кроме того, в виде прямой линии. Это и есть деформационный шов.

Швы можно сделать в свежеуложенном бетоне специальным резчиком. В сухом бетоне швы пропиливаются. Но даже в стяжках с прорезанными или пропиленными деформационными швами трещины иногда появляются в других местах. Вероятность появления таких трещин можно уменьшить, выполняя следующие действия:

Нарезать швы вовремя

Позвонив или написав нам, Вы всегда сможете получить бесплатные образцы материалов для пробного нанесения и консультации наших специалистов.

Нарезать швы на требуемую глубину
Швы, нарезанные обычными резчиками швов, должны иметь глубину от 1/4 до 1/3 от толщины стяжки. Швы, сделанные специальными резчиками по свежеуложенному бетону, могут иметь меньшую глубину.

Нарезать швы с требуемым интервалом
Обычно интервал нарезки швов выбирают в пределах (24-36) х (толщина стяжки). На 10см стяжке швы режутся на расстоянии от 240см до 360см друг от друга. Для бетона с большей осадкой конуса и усадкой предпочтительнее иметь интервал нарезки ближе к 240см.

Исключать внутренние углы
Трещины с большой вероятностью появятся на внутренних углах. Сетка швов должна быть такой, чтобы исключить образование внутренних углов.

Исключать Т-образное пересечение швов
Т-образное пересечение швов приводит к образованию трещины, проходящей через пересекаемый шов. При планировании сетки швов следует избегать Т-образных пересечений.

Участки, ограниченные швами, должны иметь форму, близкую к квадрату

Если длина участка больше ширины в 1,5 раза, то трещина, вероятнее всего, появится в середине длинной стороны. Схема швов должна быть такой, чтобы исключить образование длинных и узких участков.

Исключать образование треугольных участков с острыми углами
Участки треугольной формы с острыми углами обычно растрескиваются на конце острого угла. Вообще, следует избегать треугольников, однако, если это требуется сделать, то швы должны образовывать равносторонний треугольник.

Иногда трещины образуются в бетоне, не набравшем прочность. Эти усадочные трещины обычно возникают в сухую жаркую и ветреную погоду. Если во время укладки бетона ожидаются именно такие погодные условия, то следует использовать бетон с синтетическими волокнами, а в процессе укладки и затирки бетона смачивать его поверхность водой.

Технология нарезки швов в бетонных полах — передаем суть

Стяжка из бетона или цементно-песчаной смеси отлично выдерживает нагрузку на сжатие, но от остальных могут появляться трещины. При сильном давлении и температурных изменениях возможно развитие дефектов, а исключить их поможет нарезка деформационных швов.

Типы и описание

Швы подразделяются на следующие типы:

  • усадочные;
  • изоляционные;
  • конструкционные.

Вернуться к оглавлению

Усадочные

Шов усадочный происходит в процессе неравномерного твердения и высыхания поверхности из бетона. Получается уровень стяжки возле края выше, чем в середине раствора, что приводит к образованию трещин. Избежать этих неприятностей можно применением усадочных швов. Нарезка соединительных элементов происходит глубиной одной трети части от толщины стяжки. Нарезку осуществляют на затвердевшем растворе и после финишной обработки поверхности. Нарезки на швах делают с использованием швонарезчика. Швонарезчик – это машина, предназначенная для резки покрытий из асфальта и бетона. Швонарезчики нарезают свежий бетон, проводят демонтаж пола и с их помощью ремонтируют бетонные перекрытия. При средней влажности бетона фиксируют брусья для образования нужной формы шва.

Вернуться к оглавлению

Изоляционные

Разновидностью деформационных швов являются изоляционные. Использование деформационных стыков актуально в постройках из бетона для предотвращения поступающей деформации на залитый пол. Деформационные импульсы поступают на стяжку от различных крупногабаритных строительных конструкций. Изоляционные элементы устанавливают по периметру фундамента вдоль стен. Использование швонарезчика в данном случае не нужно. Укладывают изоляционный материал между швами перед заливкой бетона. Такие материалы имеют недорогую стоимость, из-за чего и пользуются популярностью.

Вернуться к оглавлению

Конструкционные

Если стяжка пола осуществлялась с перерывами, тогда используют конструкционный шов. Он соединяет первый слой бетона со слоем, нанесенным после перерыва. Не требуется применение швонарезчика и создается в невысохшем бетоне. По форме конструкционные стыки похожи на соединение шипа и паза.

Вернуться к оглавлению

Шпилечные

При постоянных нагрузках от ходьбы людей и различных видов транспортных средств используют шпилечные швы. Их применение актуально для удержания краев шва на одинаковом уровне в момент осевых нагрузок. Для обеспечения горизонтального перемещения шпильки фиксируют к бетону там, где находится шов. Для качественной работы которого важно располагать шпилечные элементы параллельно друг к другу на одном уровне. Устанавливают шпильки таким образом, чтобы шов проходил через их середину.

Вернуться к оглавлению

Классификация деформационных швов

Существуют такие виды компенсирующих швов:

  • Изоляционные. Их устраивают вдоль для недопущения влияния деформированности от конструкций сооружения на пол из бетона. Производятся посредством прокладки изолирующего материала по периметру помещения.
  • Усадочные разрезы. Их целенаправленность – недопущение растрескивания стяжки пола при застывании бетона.

Устройство деформационных швов в полу

Прорезка деформационного шва

Деформационные швы – это определенные разрезы в монолитной поверхности, что разделяют ее на несколько раздельных плит (карт), которые без затруднений двигаются по отношению друг к другу в характерных пределах. Для положительного выполнения разрезами своих функций, следует:

  • Грамотно рассчитать число и размер карт, на которые в дальнейшем распиливается поверхность.
  • Правильно подобрать ширину разрезов и их расположенность. В любом отдельно взятом случае требуется расчет, с учетом применяемых стройматериалов, нагрузки, которые будет испытывать пол и иные критерии.

Заделка швов в бетонных полах, герметизация

Деформационные швы заполняют изолирующим материалом, далее наносится герметический состав. Для улучшения процесса уборки и обеспечения поддержки при разных типах нагрузки, шву необходима герметизация. Герметичность идеально предохраняет от попадания влаги, пыли и всевозможного мусора. Выбор пастообразной композиции подбирается в зависимости от среды эксплуатации и массы нагрузки. К примеру, если напольное покрытие постоянно моется либо по нему проезжает большегрузный транспорт, то тут эффективным будет твердый и эластичный герметический материал.

В производственных комплексах швы требуется заполнять специальным составом, который поддерживает шов и может выдерживать огромные нагрузки. Герметик следует наносить не ранее, чем через 28 дней, после заливания стяжки. Каждый шов перед процессом герметизации, требуется продуть от сора и пыли, при помощи аппарата с жатым воздухом и металлической щетки. Посредством специального процессора, в начале следует определить, не оставляет ли он в швах масляные образования.

Технология нарезки деформационных швов

Нарезка деформационных швов

Деформационные швы желательно нарезать на глубину 1/3 толщи стяжки, благодаря чему там создается пространство “слабины”. Месторасположение отдельно нарезанного элемента нужно замечать посредством мела по натянутой нитке, можно веревке. Ориентировка нарезки – линейка либо фанера.

Если нет желания переживать о растрескивании бетона, нужно нарезать каждый третий либо четвертый шов перед интервальным. Их выполнение должно происходить в аналогичной поочередности, в которой укладывается бетон. Что касается глубины, то она 1/3 толщи стяжки. Так, в этой глубине, создается место “слабины”, во время усадки бетона он трескается конкретно в этой зоне.

У краев возникшей трещины шершавая структура, благодаря чему не происходит вертикальное смещение швов, а растрескивание не станет увеличиваться и расширяться.

Инструменты для работы

Работы по герметизации швов невозможны без следующих инструментов:

  • шпатель;
  • кисточка;
  • пистолет для герметика.

Также используют следующие материалы:

  • праймер;
  • герметик;
  • уплотнитель.

Вернуться к оглавлению

Разновидности деформационных швов

Когда заказывается нарезка швов в бетоне, цена формируется исходя из типа деформационного паза. Разновидность делится на 3 варианта соединений:

  1. Изоляционный – не передают деформацию на бетонную основу от влияния внешних факторов. Работа делается на всю толщину плиты вдоль стен, фундамента под аппаратуру.
  2. Усадочный – исключает хаотичное деформирование во время усадки стяжки при ее сушке. Резка прямая, продольная и поперечная, делая несколько участков на основании в форме квадрата или прямоугольника.
  3. Конструкционный – режется в области «холодных соединений». Подходит для цехов и больших производительных площадей.

Для получения прочного бетонного основания и повышения устойчивости к нагрузкам надо пользоваться качественными материалами и проводить некоторые технологические операции. В Ставрополе лучше обратиться к профессионалам, которые предоставят приемлемый прайс, сделают смету и основную работу за короткие сроки.

Герметизация деформационных швов

Герметизация необходима для устранения канала для воды и придания зазорам эстетичного внешнего вида. Используются такие способы:

Читать еще:  Гидрофобизатор для бетона какой лучше?

  1. Герметизирующий жгут. Это наиболее простой способ. Он реализуется путем укладки в полость разреза уплотнителя в виде жгута. Чаще всего используется жгут из вспененного полиэтилена, имеющий достаточную эластичность и низкую цену.
  2. Герметики. Можно использовать специальные герметизирующие мастики, реализуемые в готовом виде. После отвердения масса превращается в монолит, обеспечивая гидроизоляционные свойства. Заполнение швов производится с помощью резиновых шпателей.
  3. Гидрошпонки. Они изготавливаются в форме ленты из пластика или резины. Специальный профиль позволяет их плотное и прочное размещение в полости канала.
  4. Профильные элементы. По сути, это специальная система из резиновых вставок и профилей. Главное преимущество — защита от существенных механических нагрузок.

Каким методом загерметизировать шов следует решать с учетом конкретных условий. Надо учитывать размеры зазоров, реальные нагрузки. Не следует забывать о внешнем виде.

Деформационные зазоры необходимы при изготовлении бетонной стяжки пола. Компенсационный, изоляционный зазор должен сохраняться на протяжении всего срока эксплуатации дома. Другие типы швов необходимы только на стадии строительства. Их придется аккуратно и элегантно загерметизировать.

Технологический процесс нарезки

Нарезка швов — технологический процесс, позволяющий предотвратить хаотичное образование трещин.

Технологический процесс состоит из нарезки прямых и аккуратных шовных стыков. При осуществлении резки важно соблюдать оптимальную глубину, а также последовательность выполнения. Умение сокращать износ лезвия, который случается в результате применения твердого раствора, сократит дополнительные расходы на режущие инструменты. Нарезают швы после того, как бетон приобретет свои прочностные характеристики, но не позже, иначе возможно появление на нем трещин.

Где будут располагаться швы, намечают мелом по протянутой леске. Для создания ровного ориентира применяют линейки или четырехсантиметровые деревянные доски. Для беспрерывности процесса важно иметь запасное режущее оборудование, в случае выхода из строя основного.

Еще одним способом нарезки является сухой метод, который не имеет сложности исполнения. Выполняется он после окончательной обработки бетонного раствора. Преимущество данного способа заключается в возможности применения длинной ручки, с помощью которой нарезают швы до 100 см, при этом не нужно перемещаться по полу. Сухой метод позволяет сделать надрезы глубиной около 200-300 мм.

Вернуться к оглавлению

Вывод

Обеспечение непроницаемости для жидкости внутри бетонных швов играет большую роль в помещениях с повышенной влажностью. Поэтому обойтись без герметиков не получится, иначе их отсутствие повлечет за собой неприятные последствия в виде плесени, грибка или отслоения отделочного материала.

Устройство герметиков в швах должно осуществляться с аккуратностью и точностью, чтобы обеспечить бетонной поверхности эстетичный вид.

Деформационные швы в бетонных полах

Бетонными называют полы, в состав которых входят: вяжущее (портландцемент или жидкий полимер), крупный заполнитель (щебень), мелкие заполнители (песок, мраморная крошка, гранитный отсев). Такие полы могут быть сборными из плит, изготовленных на заводе, или залитыми по монолитной технологии. В монолитных бетонных полах предусматривают деформационные швы, назначение которых – компенсация различного рода напряжений, действующих на конструкцию, предотвращение ее растрескивания, продление эксплуатационного периода отдельных конструктивов и строения в целом.

Что такое деформационный шов в бетоне?

Деформационным швом называют технологический разрез, предназначенный для предотвращения трещинообразования в бетонных конструкциях, снижения нагрузок на примыкающие к ним строительные конструктивы.

Деформационный шов в бетонном полу – это технологический зазор в подстилающем слое, стяжке или покрытии, который обеспечивает независимое перемещение отдельных участков.

Технические параметры разрезов отражаются в проектной документации. Деформационные зазоры бывают нескольких видов, конкретный их тип выбирается в зависимости от функционального назначения.

  • Температурный. Бетон – материал, подверженный изменениям размеров при температурных колебаниях. Устройство температурных швов в бетоне обязательно при заливке стяжки над системой «теплого пола». Трещины над греющими элементами особенно опасны, поскольку могут стать причиной разрыва труб, выхода из строя греющего мата или пленки. Размеры и шаг расположения термоусадочного шва в бетонном полу определяются инженерами-строителями в зависимости от максимальных температурных колебаний, материала основания, толщины заливки смеси, ее класса прочности.
  • Усадочный. При застывании верхние слои бетона схватываются и твердеют раньше, а глубинные позже, что является причиной возникновения внутренних напряжений. Чем толще бетонный слой и больше площадь помещения, тем значительнее расслаивание монолита. Задача устройства усадочных швов – предотвращение деформации бетона из-за возникновения внутренних усилий. Зазор нарезают в стяжке после ее перетирки.
  • Осадочный. Во время осадки зданий на фундамент действуют усилия в разных направлениях. Под их влиянием межэтажные плиты могут смещаться, что приводит к деформациям пола. Особенно важно предусмотреть осадочные разрезы при заливке бетонной смеси на малопрочные основания или подверженные замерзанию/оттаиванию. Оптимально – дождаться осадки здания и только потом начать устройство бетонных полов.
  • Сейсмический. Служит для гашения разнонаправленных усилий, возникающих при землетрясениях. Сейсмические разрезы предотвращают появление трещин на полах и улучшают общую устойчивость строений.
  • Изоляционный. Этот разрез, являющийся разновидностью усадочного шва, прокладывается в местах примыкания вертикальных строительных конструкций к полу. Компенсирует усадку смеси при твердении. Наименьшая ширина – 10 мм. Для заполнения используется упругая лента.
  • Конструкционный (разграничительный). Изготавливается для разграничения зон, залитых в разное время. Разрез заполняют герметизирующим составом.

Температурные, осадочные, усадочные и антисейсмические деформационные швы изготавливаются не только в полах, но и других бетонных элементах зданий – внешних стенах, фундаменте, плитах перекрытия.

Решение о необходимости изготовления технологических зазоров зависит от природно-климатических условий региона, геологических условий участка строительства, специфики функционального назначения здания.

Нормативные требования к устройству деформационных швов в бетонных полах

Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

  • Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
  • Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
  • Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
  • Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
  • Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Материалы для заполнения деформационных швов в бетонном полу

Для заполнения компенсационных технологических разрезов в бетонном полу в продаже имеются различные материалы, назначение которых – герметизация и защита зазора от попадания в него воды, загрязнений, компенсация напряжений. Выбор зависит от размера зазора, габаритов помещения, эксплуатационных условий.

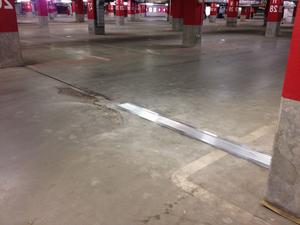

Металлические профили

Это двусторонний металлопрофиль сложной формы с резиновыми и пластиковыми вставками. Бывает накладным и встраиваемым. Укладывается на этапе заливки бетонной смеси. Это дорогой вид заполнения, используется он только на полах, испытывающих высокие нагрузки. Обычно он востребован на объектах производственного характера.

Уплотняющие полосы из вспененного полимера или эластичные жгуты

Такой заполнитель применяется на небольших площадях. Укладывается одним или несколькими слоями.

Профилированные ленты

Изделия изготавливаются из высокопрочных полимеров или модифицированной резины. Закладываются в бетонную смесь в период ее заливки. Универсальны в использовании.

Силиконовые герметики

Применяются для полов небольшой площади, не испытывающих серьезных нагрузок. Составы могут быть одно- или двухкомпонентными. Первые просты в эксплуатации, вторые имеют лучшие рабочие свойства. Силиконовые герметики предназначены для герметизации зазоров, изготовленных пропиливанием отвердевшего бетона.

Деформационные швы в бетонных полах должны полностью соответствовать проекту, а технологии их изготовления и заполнения – максимально учитывать эксплуатационные особенности объекта.

  • Строитель с 20-летним стажем
  • Эксперт завода «Молодой Ударник»

В 1998 году окончил СПбГПУ, учился на кафедре гражданского строительства и прикладной экологии.

Занимается разработкой и внедрением мероприятий по предупреждению выпуска низкокачественной продукции.

Разрабатывает предложения по совершенствованию производства бетона и строительных растворов.

Деформационные швы при устройстве бетонных полов

Возникновению деформации бетонных полов (стяжки) способствуют осадка сооружения, усадка в процессе твердения, вызревания бетона, изменение объема конструкции от температурных колебаний, в производственных помещениях – динамические воздействия.
Выполняя устройство бетонных полов, необходимо нарезать деформационные швы, чтобы обеспечить контроль мест появления трещин. Существуют основные типы деформационных швов – изоляционные, усадочные, конструкционные.

Изоляционные швы устраиваются путем прокладки изолирующего материала вдоль конструкций здания в местах стыковки бетонной стяжки со стенами, колонами, фундаментом для предотвращения передачи деформации от здания на стяжку пола и наоборот. Работы проводятся непосредственно перед устройством бетонных полов во время установки опалубки. Изоляционные швы в бетонных полах должны позволять стяжке двигаться вертикально и горизонтально относительно соприкосновения со стенами, колоннами и фундаментом. Правильное устройство бетонных полов не допускает контакт стяжки с другими конструкциями здания, так как в этом случае изолирующий шов не будет работать, а в месте контакта произойдет растрескивание бетона. Обычно толщина шва составляет 5-10мм.

Читать еще:  Переработка бетона и железобетона

Конструкционные швы — устраиваются в местах соприкосновения бетона разных кладок, выполняются в строгом соответствии с разработанным проектом. Швы в бетонных полах нарезаются на расстоянии не менее 1,5м от любых других видов швов и выполняются параллельно им. Работы проводятся по окончании дневных работ по укладке бетона. Форма края стяжки для конструкционных швов делается по принципу «шип в паз». Обычно используются металлические конусы, либо используется рейка расположенная поперек шва, один конец рейки должен свободно перемещаться в стяжке. Конструкционные швы работают как усадочные и позволяют небольшие горизонтальные подвижки стяжки, поэтому желательно, чтобы эти швы совпадали. Для полов с интенсивным движением лучше использовать «шпилечный шов». Шпилечные швы используются в местах пешеходного и транспортного движения и позволяют удерживать края шва в бетонных полах на одинаковом уровне.

Бетон во время твердения усаживается неравномерно, верхняя часть быстрее нижней, стяжка стремится «завернуться», края стяжки приподнимаются над центром, образующееся внутреннее напряжение приводит к образованию трещин. Устройство бетонных полов с деформационными швами позволит при усадке бетона дать трещину именно в заданной зоне, в виде прямой линии и предотвращает хаотичное растрескивание стяжки в процессе твердения.

Усадочные швы нарезаются на 2-7 сутки после укладки бетона, это зависит от скорости набора прочности. По логике, чем раньше нарезать швы, тем меньше вероятность растрескивания бетона. Но существует ограничение – бетон должен набрать определенную прочность, чтобы края шва при резке не разрушались. Если частицы наполнителя (щебня) выкрашиваются из бетона, то начинать нарезку рано. Если выкрашивания не происходит, необходимо сразу приступать к нарезке швов. Еще один очень важный фактор: если при устройство бетонных полов предусмотрена шлифовка бетона, то нарезка швов должна быть выполнена ДО шлифовки бетона. Дело в том, что шлифовка бетона вызывает достаточно сильную вибрацию, которая может привести к образованию трещин. Шлифовка бетона – это операция удаления (обдирки) верхнего слоя цементного молочка мозаично-шлифовальными машинами, обычно выполняется при устройстве полимерных покрытий. Не следует путать шлифовку бетона с операцией затирки (заглаживания) бетона бетоноотделочными машинами (вертолетами). Затирка бетона выполняется непосредственно при устройстве бетонных полов (укладке бетона), а шлифовка бетона – перед нанесением полимерного покрытия.

Пропил или нарезка усадочных швов осуществляется специальным оборудованием — резчиком швов. Нарезать усадочные швы необходимо «картами» квадратной или прямоугольной формы, швы должны быть прямыми и не иметь ответвлений. Общее правило — чем меньше карта, тем меньше вероятность образования растрескивания. Когда выполняется устройство бетонных полов, швы обычно нарезаются в такой же последовательности, в какой укладывался бетон. Глубина шва составляет от 1/3 до 1/2 от толщины стяжки.

Нарезанные швы необходимо герметизировать — это позволит защитить швы от засорения, проникновения воды и агрессивных сред, а также от преждевременного разрушения Заполнение усадочных швов осуществляется через 3-4 недели после укладки бетонных полов. Шов необходимо очистить от грязи и пыли путем продувки сжатым воздухом.

Деформационные швы в бетонных полах позволяют контролировать появление трещин, и является неотъемлемой частью технологии устройства бетонных полов.

Устройство бетонных полов с грамотно выполненными деформационными швами обеспечит долгосрочную и надежную эксплуатацию пола.

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Разновидности деформационных швов

Всего существует три разновидности деформационных швов:

  • изоляционные;
  • усадочные;
  • конструкционные.

Изоляционные швы обустраиваются в местах касания стяжки с остальными конструкциями – стенами, фундаментом либо колоннами. Шов прорезается на всю толщу стяжки, устраняя жесткое сцепление с фиксированным объектом, что позволяет полу не зависеть от прочих конструкций здания и не реагировать на произошедшие с ними изменения.

Для создания изоляционного шва по периметру помещения, а также вокруг отдельно стоящих колонн, до начала заливки бетона укладывается изоляционная лента. Его допустимая толщина 10 мм.

В некоторых случаях нарезка швов выполняется в затвердевшем бетоне. Организуются пропилы на всю глубину стяжки и заполняются изоляционными составами.

Усадочные швы помогают избежать появления хаотичных трещин на поверхности бетонного покрытия, вызванных неравномерным усыханием стяжки. Нарезка швов данной разновидности создает в толще стяжки прямые плоскости слабины. По мере застывания бетона швы будут слегка расходиться, а трещины формироваться строго в заданных областях.

Конструкционные швы организуются в местах соприкосновения стяжек, залитых в разные сроки. Выполняются они на расстоянии 1,5 метра от швов бетонной основы и располагаются в параллельном направлении.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

Видео урок устройства швов

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
