Штриховка газобетона ГОСТ

Как штрихуется бетон — обозначение материала на чертажах

На схемах чертежей, обозначая материал изделия и конструкции, используют условные изображения, которые установлены ГОСТом 2.306—68. Штриховка бетона на чертеже необходима для того, чтобы уточнить какой материал применяют, в частности, для однотипных элементов конструкции. Помимо схематического рисунка, пишут пояснительную надпись. Выполняют документ с помощью карандаша тонкими линиями с разным наклоном, расстоянием и пересечением штрихов.

  1. Что такое штриховка на плоскости?
  2. Как обозначается на чертежах: особенности составления
  3. Пояснение основ нормативного документа ГОСТ 21.107—78
  4. Стандарты для застройщиков и производителей

Что такое штриховка на плоскости?

Для легкого прочтения информации технического чертежа обозначают детали в сечениях. В них отображают, что именно находится в секущей плоскости изделия, чтобы элементы легко и просто различались и распознавались для всех областей строительства. Штриховка железобетона и его частей выполняется с наклонным пескогравийным пейзажем толщиной 0,3 мм. Для металлических материалов линии проводят на одинаковых расстояниях. Неармированный бетон на схеме обозначается как рисунок пескогравия. Зауженные места показывают зачерненными. Условное обозначение бетона на чертежах — это штрихи, которые выполнены прерывисто и под наклоном. Параллельные линии чертят одинакового вида и масштаба от 1 до 10 мм.

Для изображения такого материала на бумаге принято использовать пескогравийный пейзаж, наклоненный под некоторым углом.

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Правильный угол графического заполнения сечения материала должен быть равным 45 градусам относительно оси и рамки всего чертежа.

Помимо основных требований, стоит учитывать:

  • Частоту линий основного элемента. Если она совпадает с другим, нужно давать дополнительное пояснение в зависимости от расположения.
  • Для железобетонных частей конструкции существует отдельный вид проектной документации ГОСТ 21.107—78 «Условные изображения элементов зданий, сооружений».
  • Линии наносят строго в левую или в правую сторону.
  • Штриховка бетона производится от руки (кроме полос с прямым направлением).
  • В клетку (изоляция) схематически изображают пересекающиеся сечения 2-х частей, которые нужно вычерчивать на расстоянии и делать эти линии разными.
  • Применять строительную штриховку обязательно нужно для строительных и конструктивных чертежей зданий с реконструкциями или на этапе возведения.
  • Разрезы узкой формы (от 2 до 4 мм) закрашивают частично, по краям в удобных местах для восприятия.
  • Материал фасадной части изображают небольшими участками по контуру детали.

Пояснение основ нормативного документа ГОСТ 21.107—78

Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

  • преднапряженный железобетон изображается в 2 прямые линии, следующая с пунктиром;
  • бетон с армированием отображают в поочередно проведенных линий, прерывистых и сплошных;
  • неармированный штрихуется пунктирно.

Каждый тип материала изображается определенным образом.

Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

  • Изображение чертежных шрифтов. — ГОСТ 3454–59.
  • Прорисовка линий — ГОСТ 3456–59.
  • Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
  • Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
  • Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

  • без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
  • при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

  • ГОСТ 3455 — 59;
  • ГОСТ 2.306 — 68;
  • ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

  • металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
  • другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
  • дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
  • неармированный бетон – схематический рисунок пескогравия;
  • железобетон – изображение пескогравия, косые штрихи;
  • кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
  • стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
  • жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
  • грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

  • дерево – дуги одинакового радиуса с интервалами;
  • камень натурального происхождения – пунктирные линии под наклоном;
  • керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
  • бетон – пунктирные штрихи-линии под наклоном;
  • грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

  1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
  2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
  3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.
Читать еще:  Белый цемент производство Россия

С введением этого стандарта к схемам выставляются следующие правила нанесения:

  • штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
  • при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
  • наклон линий, означающих один объект, должен быть одинаковым;
  • предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
  • обозначение очень узких деталей – закрашенные линии с небольшими промежутками между соседними плоскостями;
  • сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
  • наклон косых линий штриховки смежных плоскостях должен быть разным;
  • другие правила определенные данным стандартом.

Вернуться к оглавлению

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2.306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

  • бетон – пунктирные штрихи;
  • армированный бетон – чередующиеся сплошные и прерывающиеся линии;
  • железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

  • ГОСТ 3455-59.
  • Пришедший ему на смену ГОСТ 2.306 — 68.

Разъяснение: выход нового стандарта, регламентирующего те же разделы производства, что и старый, автоматически отменяет действие старого документа. В нашем случае первый ГОСТ вынут из пыльного шкафа для разъяснения некоторой путаницы с системой обозначения материалов.

  • ГОСТ Р 21.1207-97.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

МатериалШтриховка
МеталлКосые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волоконИзображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волоконВесьма реалистичное изображение текстуры лиственницы
Бетон без армированияПресловутый пескогравийный пейзаж
ЖелезобетонПескогравийный пейзаж с наклонной штриховкой
Кирпич строительныйЛинии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстеклоГруппы из трех штрихов с промежутками по вертикали и горизонтали
ЖидкостиГоризонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунтПейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

МатериалШтриховка
ДревесинаИзображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный каменьНаклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камниГруппы из двух наклонных линий перемежаются широкими просветами
БетонНаклонные штрих-пунктирные линии
ГрунтПо верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

  • Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

  • Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
  • Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

  • Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
  • Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

  • Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
  • Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
  • Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Заключение

Надеемся, что наш материал ответил на все вопросы читателя, связанные с обозначением бетона на чертежах. Как всегда, дополнительную тематическую информацию можно обнаружить, просмотрев видео в этой статье. Успехов!

BIM-каталоги

Карта цветов RAL Classic

  • Цвета RAL Classic (RNP)

Штриховки различных видов кирпичной кладки

Сортамент металлопроката

  • ГОСТ 8240-97 Швеллеры стальные горячекатаные (RNP)
  • ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные(таб.1) (RNP)
  • ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные (табл. 2) (RNP)
  • ГОСТ 8509-93 Уголки (RNP)
  • ГОСТ 8510-86 уголки неравнополочные (RNP)
  • ГОСТ 8639-82 Трубы стальные квадратные (RNP)
  • ГОСТ 8645-68 Трубы стальные прямоугольные (RNP)
  • ГОСТ Р 57837-2017 Двутавры стальные горячекатанные (RNP)
  • ГОСТ Р 58064-2018 Трубы стальные сварные для строительных конструкций (RNP)
Читать еще:  Укладка пазогребневых блоков своими руками

Стропильные фермы

  • Стропильные фермы по серии 1.460.3-23.98.rnp

Строительные системы ТЕХНОНИКОЛЬ

Типовые узлы ТЕХНОНИКОЛЬ

Комплектные системы KNAUF

Перегородки

  • Перегородки поэлементной сборки из КНАУФ-листов
  • Перегородки поэлементной сборки из КНАУФ-суперлистов
  • Перегородки поэлементной сборки из плит КНАУФ-Фейрборд
  • Перегородки поэлементной сборки из плит АКВАПАНЕЛЬ
  • Внутренние стены из гипсовых пазогребневых плит КНАУФ

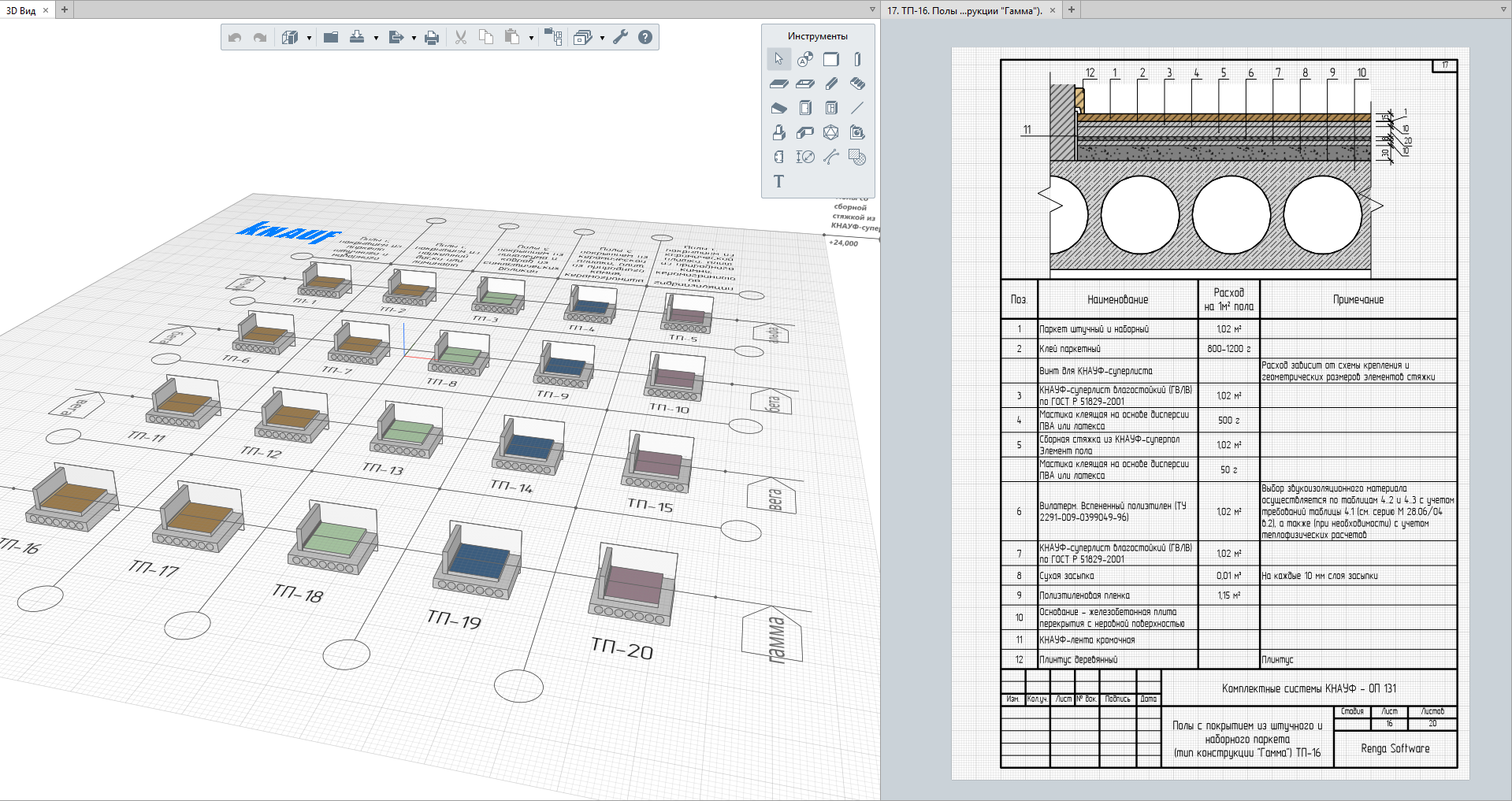

  • Полы по ж/б перекрытиям со сборной стяжкой из КНАУФ-суперлистов
  • Полы по ж/б перекрытиям со сборной стяжкой из плит КНАУФ-суперпол

Оконные блоки VEKA и WHS

  • ПВХ-окна системы 82 мм VEKA Softline MD
  • ПВХ-окна системы 70 мм VEKA Softline AD
  • ПВХ-окна системы 58 мм VEKA Euroline
  • ПВХ-окна системы 72 мм WHS-Halo
  • ПВХ-окна системы 60 мм WHS-Halo

Газобетонные изделия YTONG

  • Каталог однослойных стен и перегородок из газобетонных блоков YTONG;
  • Каталог армированных газобетонных перемычек YTONG (RU) ПН125;
  • Каталог армированных газобетонных перемычек YTONG (CZ) ПН125.

Комплектные системы Saint-Gobain (Gyproc, Isover, Weber)

  • Системы Weber для создания штукатурных фасадов
  • Системы звукоизоляционных каркасных перегородок, состоящих из материалов Gyproc, Isover, Weber
  • Системы высокопрочных наливных полов и плавающих стяжек Weber с теплоизоляционными материалами Isover
  • Высококачественная предчистовая отделка стен и потолков сухими смесями Weber

Перемычки железобетонные

  • Серия 1.038.1-1 выпуски 1-12

Металлические лестницы, ограждения, площадки, стремянки

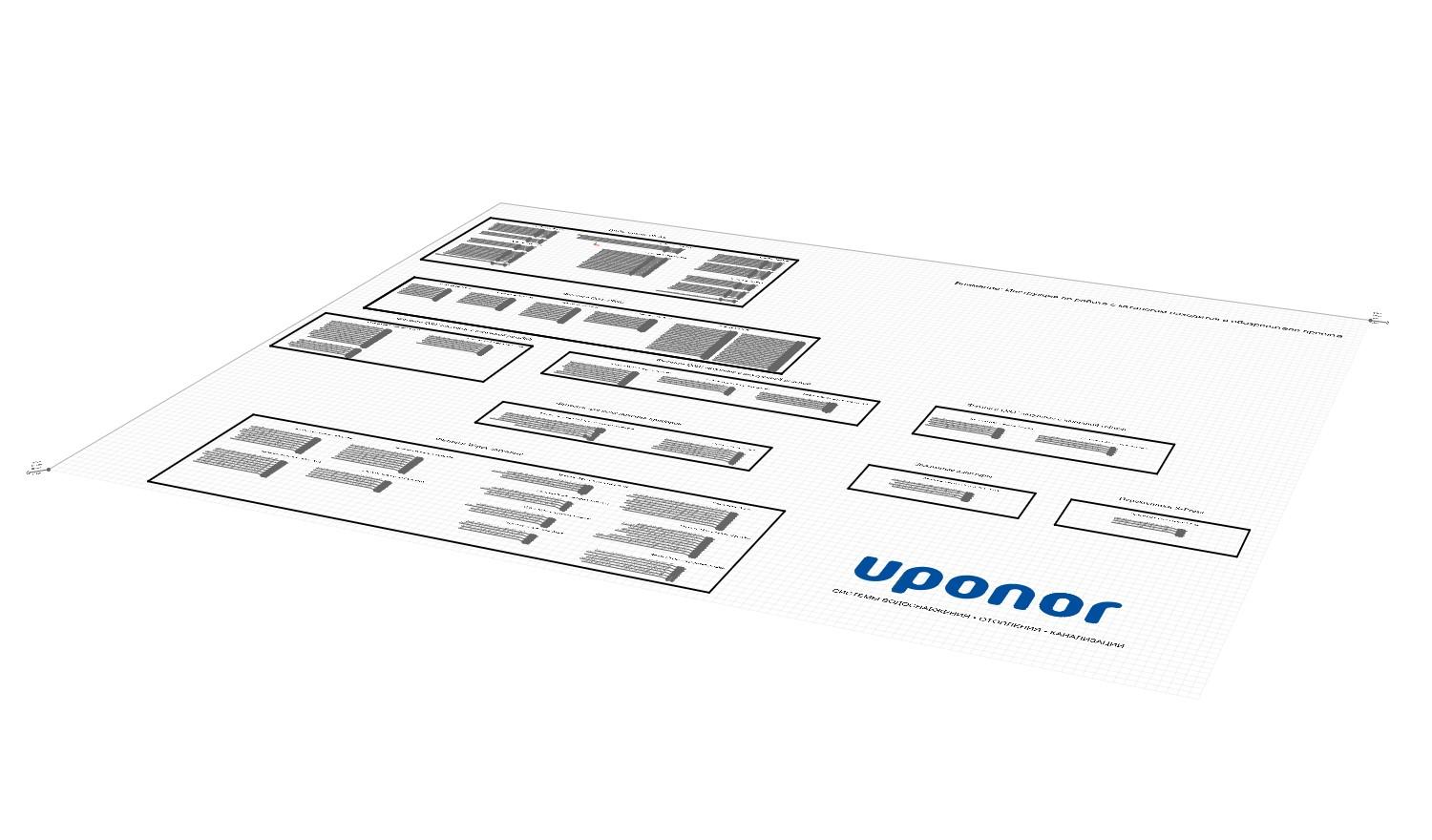

Трубы Uponor из сшитого полиэтилена PE-Xa и фитингов к ним

Трубы и фитинги Uponor Decibel

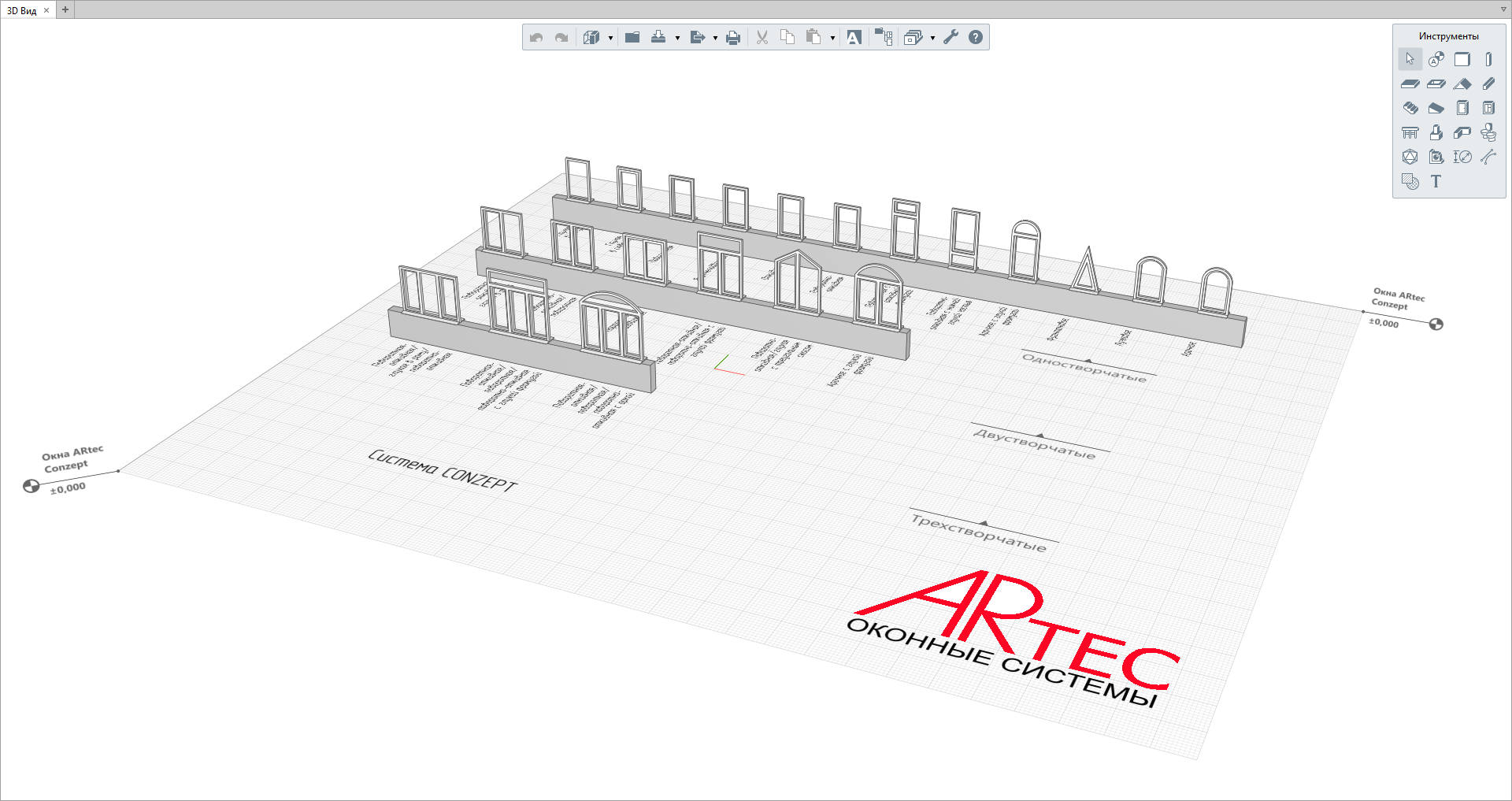

Оконные блоки ARtec

  • ПВХ-окна системы 82 мм ARtec Conzept
  • ПВХ-окна системы 70 мм ARtec Effectiv
  • ПВХ-окна системы 70 мм ARtec Effectiv E
  • ПВХ-окна системы 70 мм ARtec Effectiv EDG
  • ПВХ-окна системы 70 мм ARtec Extratherm
  • ПВХ-окна системы 60 мм ARtec Classic
  • ПВХ-окна системы 60 мм ARtec Evolution
  • ПВХ-окна системы 60 мм ARtec Evolution EDG

Деревянные профили

  • ГОСТ 8242-88 «Детали профильные из древесины и древесных материалов для строительства».

Панели перекрытий многопустотные

Чертежи типовых узлов железобетонных и металлических конструкций

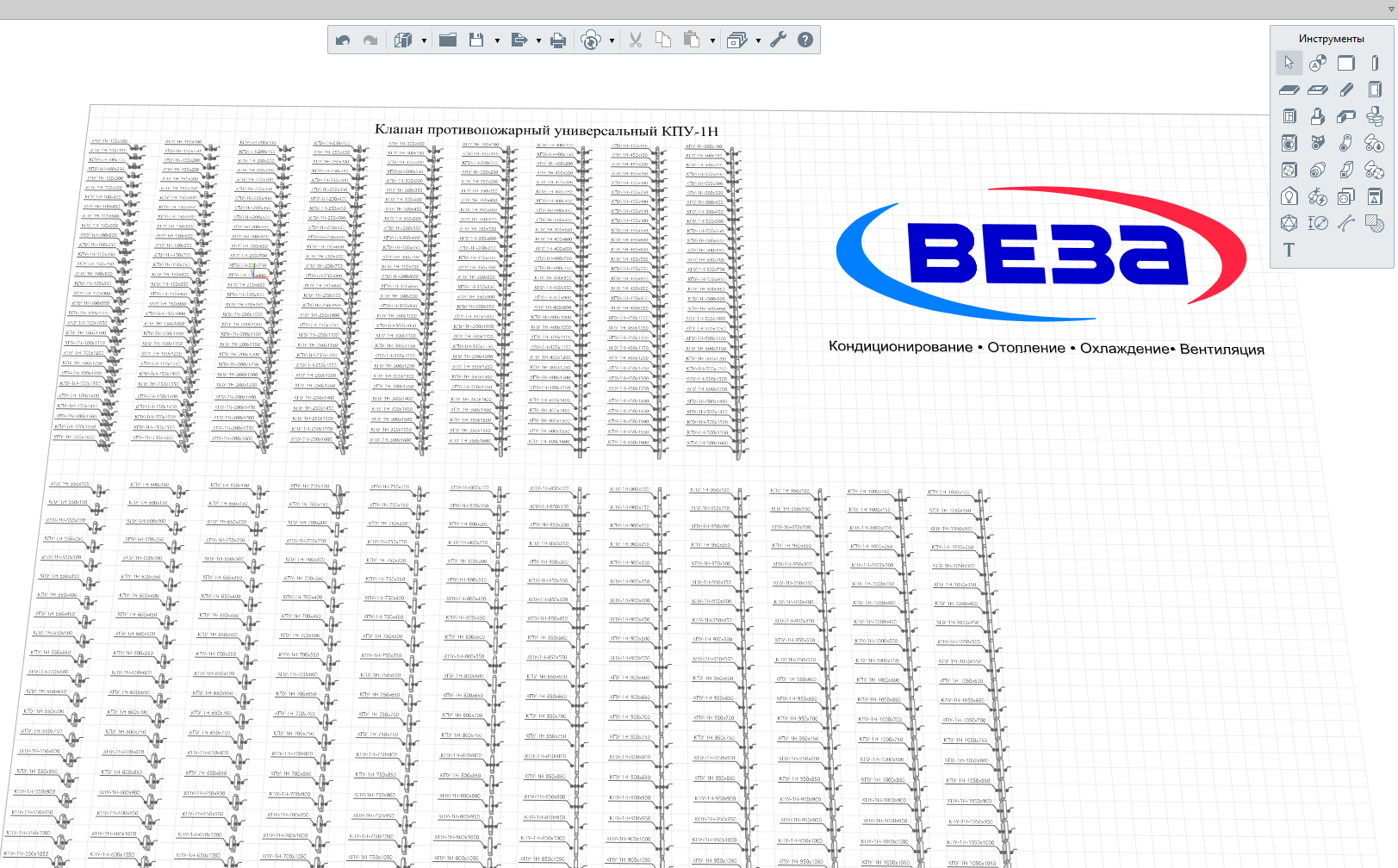

VEZA — клапаны КПУ-1Н

Данный каталог содержит настроенные стили клапанов противопожарных универсальных КПУ-1Н ВЕЗА.

Он предназначен проектировщикам вентиляционных систем для использования в BIM-моделях, создаваемых в системе Renga. Выпускают клапаны по ТУ 4863-100-40149153-07. Клапаны сертифицированы, в соответствии с действующим законодательством. Просто скачайте его и используйте в своих BIM-проектах.

Фундаментные болты

Каталог содержит информационные модели фундаментных болтов, разработанных в соответствие с ГОСТ 24379.1-2012 «Болты фундаментные» (Тип 1) и ГОСТ 24379.1-2012 «Болты фундаментные» (Тип 2).

Данные болты вы можете применять при создании собственных информационных моделей зданий.

Systemair — клапаны противопожарные HELMER

Данный каталог содержит настроенные стили клапанов противопожарных HELMER круглого сечения канального исполнения компании Systemair. Клапаны были специально разработаны для российского рынка в соответствии с действующим СНиП 21-01-97; СП 60.13330.2012 (СНиП 41-01-2003); СП 7.13130.2013.

В каталоге представлены:

  • противопожарные нормально открытые клапаны (для общеобменной системы вентиляции);
  • противопожарные нормально закрытые клапаны (для приточно-вытяжной противодымной системы вентиляции).

Каталог предназначен проектировщикам вентиляционных систем для использования в BIM-моделях, создаваемых в системе Renga. Просто скачайте его и используйте в своих BIM-проектах.

Kermi — радиаторы FKO

Данный каталог содержит настроенные стили стальных панельных радиаторов KERMI FKO с боковым подключением.

Каталог предназначен проектировщикам сетей отопления для использования в BIM-моделях, создаваемых в системе Renga. Просто скачайте его и используйте в своих BIM-проектах.

Мебель и оборудование для общеобразовательных учреждений

Данный каталог содержит настроенные стили мебели и оборудования для различных функциональных зон общеобразовательных учреждений.

Все созданные стили мебели и оборудования расположены в пространстве BIM-модели в виде экземпляров. Исполнители архитектурного и технологического разделов могут свободно использовать их в рабочих проектах. Просто скачайте его и применяйте в своих BIM-моделях.

Бетонные блоки для стен подвалов

Каталог содержит BIM-модели бетонных блоков, разработанных в соответствии с ГОСТ 13579-2018 «Бетонные блоки для стен подвалов».

Данные блоки вы можете применять при создании собственных информационных моделей зданий.

Стальные трубы по ГОСТ 10704-91

Стальные трубы по ГОСТ 3262-75

Светодиодные светильники LEDEL

Профнастил из профиля стального листового гнутого

ГОСТ 24045-2016 Профили стальные листовые гнутые с трапециевидными гофрами для строительства

Листы волнистые асбесто- и хризотилцементные по ГОСТ 34340

  • ГОСТ 34340-95 «Листы асбестоцементные волнистые»
  • ГОСТ 34340-2012 «Листы хризотилцементные волнистые»

Плиты ребристые из железобетона

Каталог содержит BIM-модели железобетонных плит ребристых высотой 400 мм, укладываемых на полки ригелей Серия 1.442.1-1 выпуск 3 и плит высотой 250 мм Серия 1.1065.1-2.94 выпуск 1.

Каталог предназначен для ускорения создания информационной модели здания или сооружения в соответствии с технологией BIM.

Балки стропильные и подстропильные ж/б по ГОСТ 20372-90

BIM-каталог содержит информационные модели балок, разработанных по ГОСТ 20372-90:

  • Балки стропильные ж/б решетчатые для покрытий одноэтажных зданий пролетом 12 и 18 метров по серии 1.462.1-3/89
  • Балки стропильные ж/б двутавровые для покрытий одноэтажных зданий промышленных предприятий пролетом 18 метров по серии 1.462.1-16/88

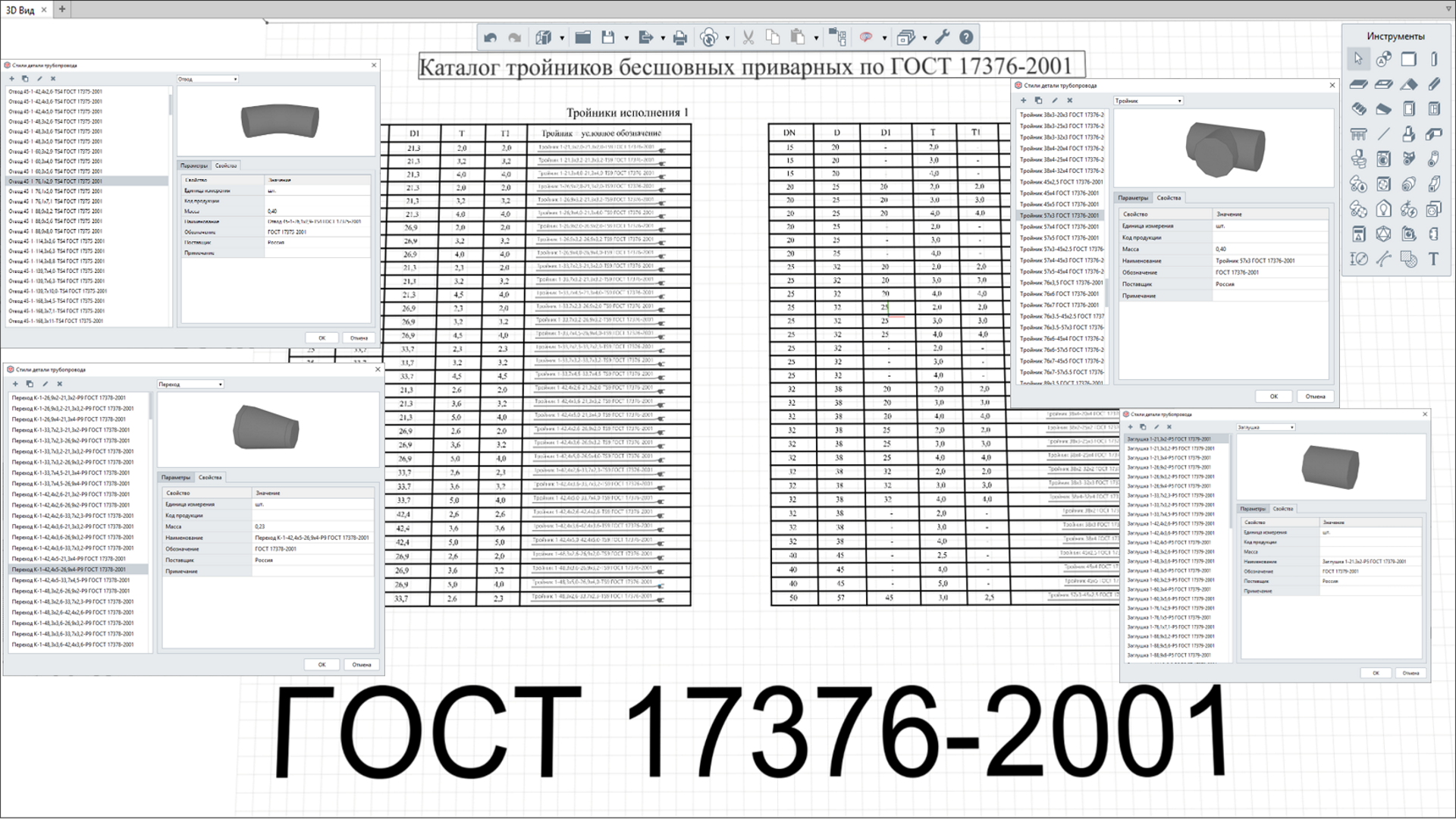

Стальные фитинги (тройники, отводы, переходы, заглушки)

Данные каталоги содержат настроенные стили стальных фитингов:

  • Стальные тройники по ГОСТ 17376-2001: бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали диаметром до 150 мм
  • Стальные отводы по ГОСТ 17375-2001: отводы крутоизогнутые типа 3D (R

1,5DN) бесшовные приварные из углеродистой и низколегированной стали диаметром до 150 мм

  • Стальные концентрические переходы по ГОСТ 17378-2001: переходы бесшовные приварные из углеродистой и низколегированной стали диаметром до 150 мм
  • Заглушки эллиптические по ГОСТ 17379-2001: заглушки эллиптические приварные из углеродистой и низколегированной стали диаметром до 150 мм.
  • Каталоги предназначены проектировщикам внутренних инженерных сетей для использования в BIM-моделях, создаваемых в системе Renga. Просто скачайте их и используйте в своих BIM-проектах.

    ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

    Обозначения графические материалов в сечениях

    Обозначения графические материалов на видах

    Правила нанесения штриховки на чертежах

    Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

    Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

    МатериалОбозначение
    1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
    2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
    3. Древесина
    4. Камень естественный
    5. Керамика и силикатные материалы для кладки
    6. Бетон
    7. Стекло и другие светопрозрачные материалы
    8. Жидкости
    9. Грунт естественный
    1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
    2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
    3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

    При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

    МатериалОбозначение
    1. Металлы
    2. Сталь рифленая
    3. Сталь просечная
    4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
    5. Стекло
    1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
    2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
    3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

    Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

    МатериалОбозначение
    1. Сетка
    2. Засыпка

    Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

    Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

    Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

    Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

    Рисунок 4. Штриховка под углом 30 0 к рамке чертежа Рисунок 5. Штриховка под углом 60 0 к рамке чертежа

    Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 — 20 о к линиям большей стороны контура сечения.

    Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

    В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

    Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

    Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм. Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

    Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

    При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

    В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).


    Рисунок 11. Образец штриховки смежных площадей


    Рисунок 12. Образец штриховки смежных площадей


    Рисунок 13. Образец штриховки больших площадей

    Штриховка бетона на чертежах

    Ни одно строительство не обходится без чертежей. Бетон на них обозначается штриховкой. О том, как правильно выделить такой строительный материал, вы узнаете в этой статье.

    Понятие, особенности и система источников информации

    На строительных чертежах каждый элемент имеет свое условное обозначение. Например, точки, штрихи, галочки, пунктирные линии. Для выделения бетона на плане, как правило, используется именно штриховка. Ее наносят с помощью простого грифельного карандаша. При создании чертежей применяются нормы и правила, которые прописаны в государственных стандартах.

    ГОСТ 3455-59

    Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

    В соответствии с государственным стандартом 3455-59:

    • Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
    • Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
    • При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
    • При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
    • Железобетон обозначается косыми штрихами с точкой посредине.

    ГОСТ 2.306-68

    В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

    В новом ГОСТе утвердили:

    • Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
    • Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
    • Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
    • Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

    В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.

    Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

    Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

    Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

    Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

    Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

    Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

    ГОСТ Р21.1207-97

    В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

    В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

    Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

    Заключение

    Чертежи создаются с помощью условных знаков, каждый из которых имеет определенное значение. В настоящее время пользуются государственным стандартом 2.306-68, который был принят в 1971 году.

    Подробно в видео

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
